CAN 采集主机安装说明

ChicaneFlow 采集主机根据车型电子架构提供两种接入方式。 两种方式均为原车插头对接,不剪线、不破线,可随时完整还原。 请先在下方确认您的版本,再按对应步骤操作。

安装前必读

请务必在熄火、拔下钥匙(或断开无钥匙授权)的状态下操作, 并等待约 30 秒让 CAN 总线进入休眠。带电插拔存在触发故障码、损坏网关的风险。 插拔任何插头前先确认卡扣位置,只按卡扣、不硬拽线束。

选择版本

从 VGM 网关旁路取数

适用车型
23 / 25 款 03 车系
安装位置
副驾驶座椅下方
所需工具
徒手即可
预计耗时
约 30 分钟
是否破线
否 · 原车插头对接
这个版本在做什么 23 款之后的车型,动力 CAN 数据被 VGM 网关隔离,OBD 口读不到完整报文。 随附的飞线串接在 VGM 与原车蓝色插头之间,供电与 CAN 已集成在同一套飞线中, 直接从网关侧旁路取数,无需另外接电。
  1. 01

    车辆断电

    熄火,拔下钥匙并随身带离车辆,等待约 30 秒让整车总线进入休眠。 确认仪表、中控屏完全熄灭后再开始操作。

  2. 02

    掀开副驾座椅下方地毯,定位 VGM 网关

    移开副驾脚垫,掀起副驾座椅前下方的地毯。 VGM 网关就是下图红框中的黑色盒子—— 旁边那个带散热鳍片的银色金属盒是别的模块,不要弄混。 VGM 侧面插着一个蓝色插头,就是本次要操作的对象。

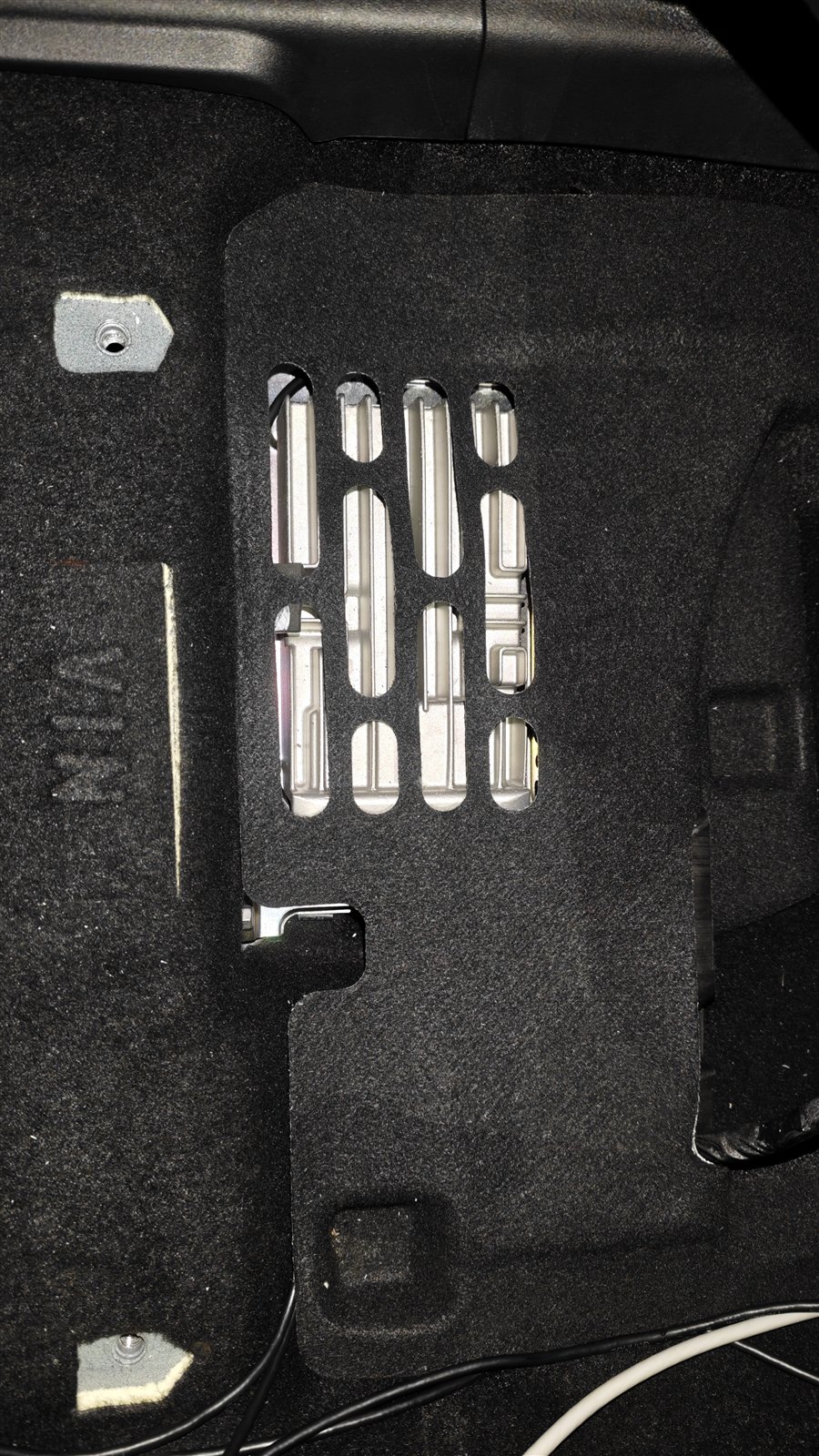

    副驾座椅下方全景
    照片待补充
    images/install/gateway/seat-overview.jpg
    副驾座椅下方全景 — 掀开地毯后的作业区域

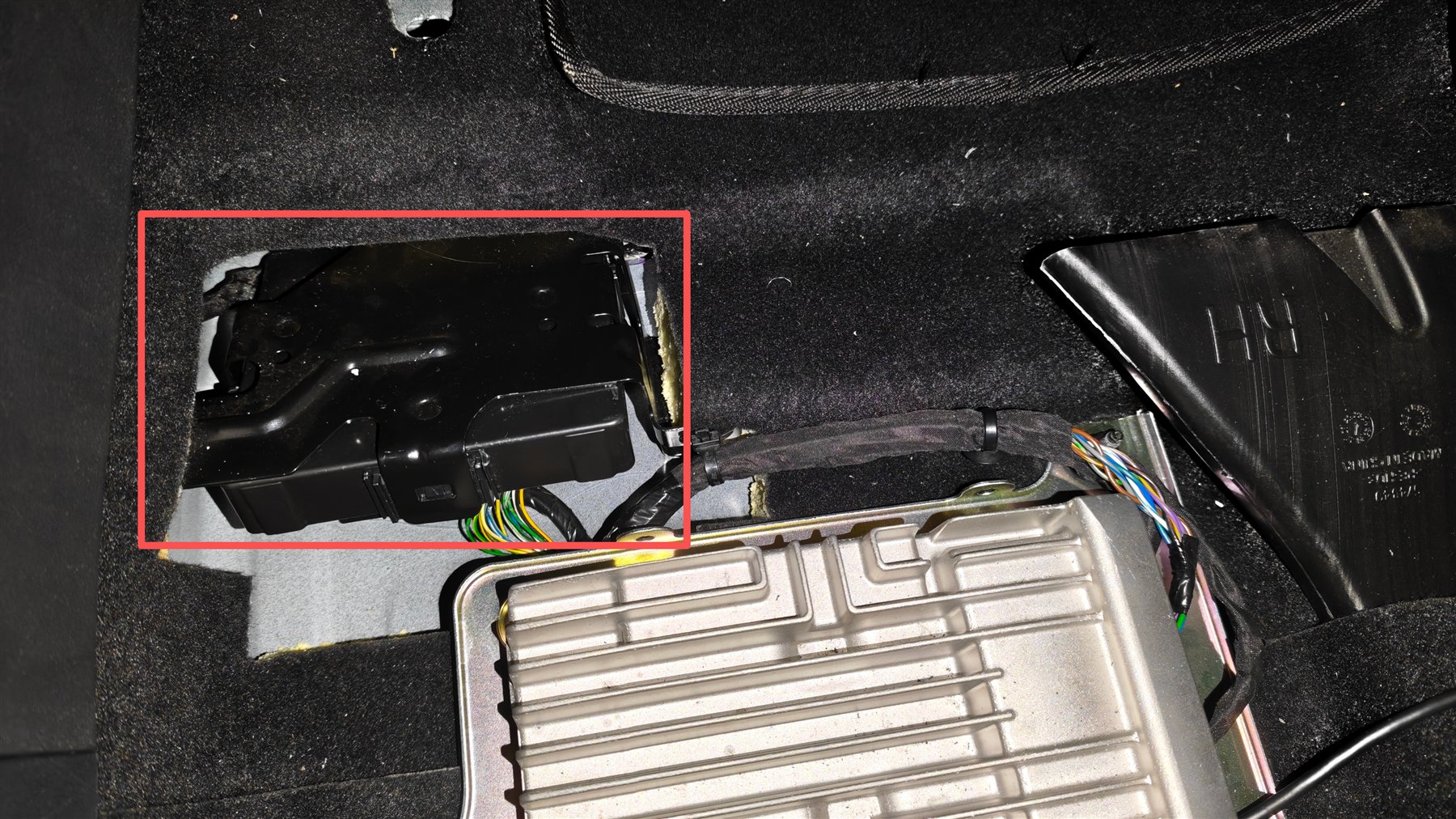

    红框标出 VGM 网关位置
    照片待补充
    images/install/gateway/vgm-location.jpg
    红框内即 VGM 网关;右侧银色散热盒是其他模块,勿混淆
  3. 03

    拔下网关上的原车蓝色插头

    蓝色插头上有一个锁止卡扣(下图红色箭头所指), 按住卡扣再向外平直拔出。 插头较紧属正常现象,可左右轻微晃动辅助脱出。

    注意 切勿拽着线束硬拉。未按卡扣直接强拔会拉伤端子或撑裂插头外壳。

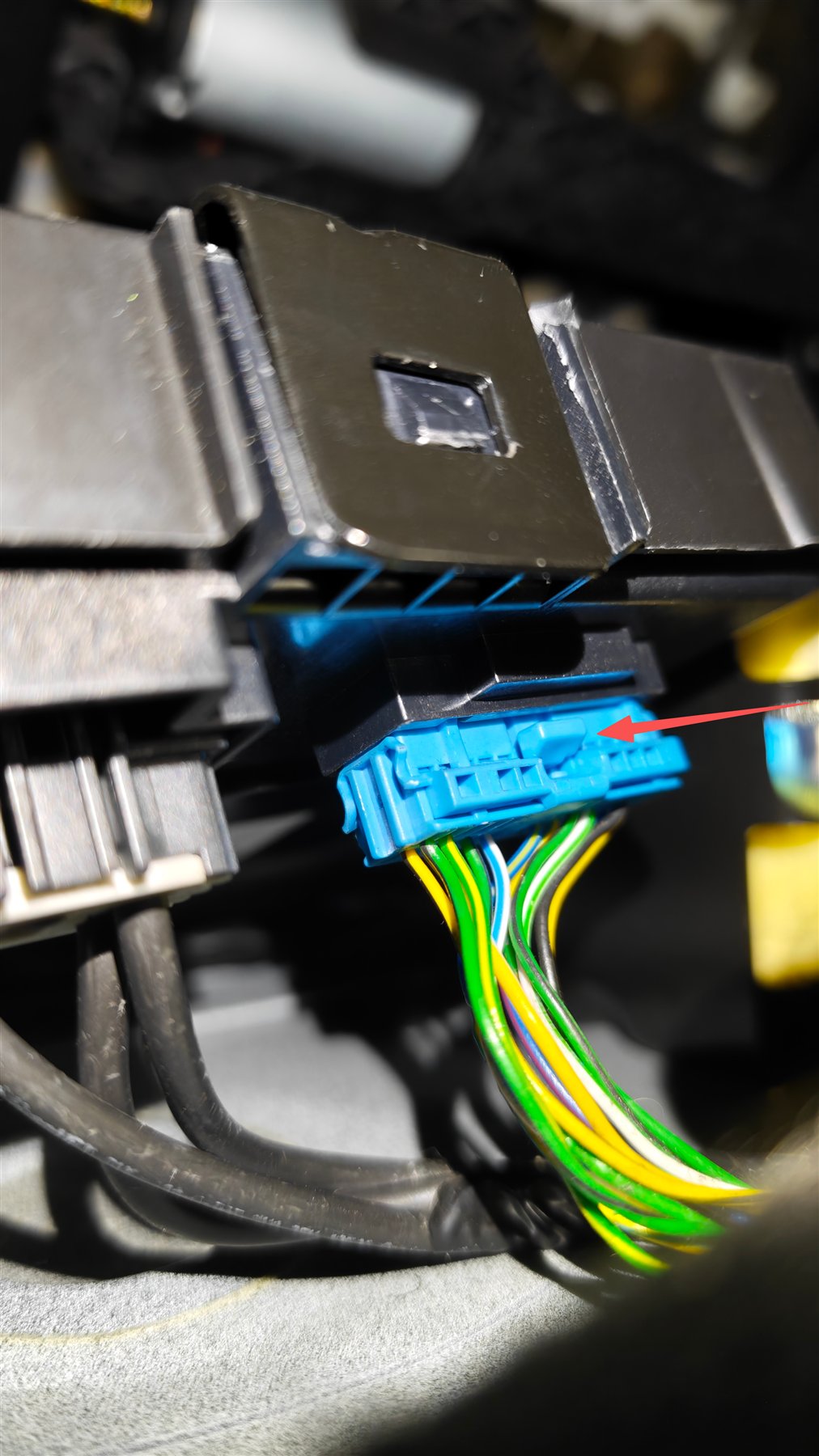

    蓝色插头卡扣位置(红色箭头)
    照片待补充
    images/install/gateway/blue-plug-latch.jpg
    红色箭头所指即需按压的卡扣
  4. 04

    原车蓝色插头与飞线对接

    随附飞线的两端是一对绿色直通插头(串接在原车回路中), 旁边引出两路到主机:红黑单股裸线为电源,粗黑色屏蔽线(带线皮)为车辆 CAN, 两路各自汇入一个接主机的航空插头(下一步按主机面板标签对应插)。 先将刚拔下的原车蓝色插头插入飞线的绿色插头,对插到底、卡扣锁死。

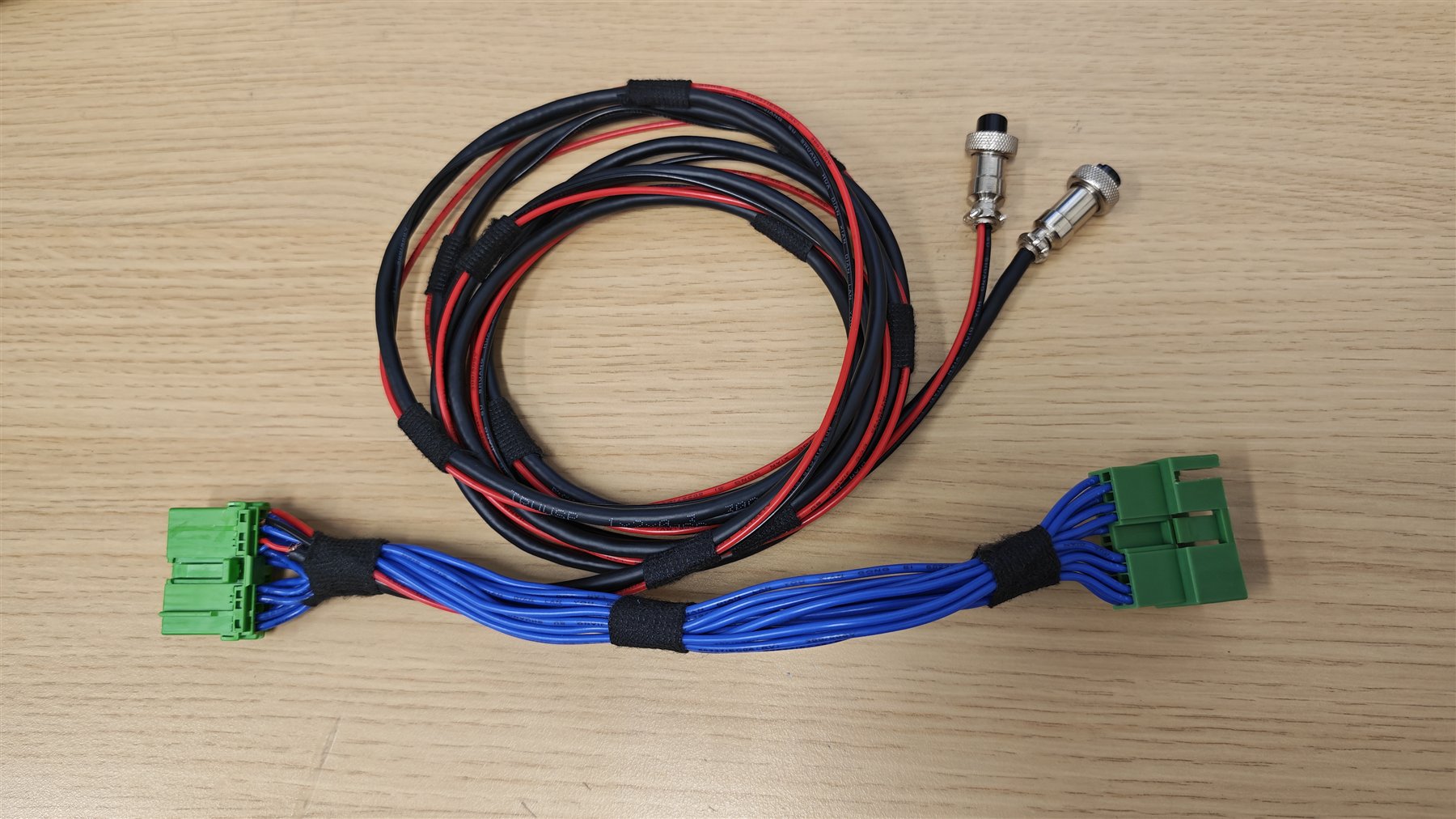

    随附飞线全貌
    照片待补充
    images/install/gateway/harness-overview.jpg
    飞线全貌 — 绿色直通插头、红黑电源裸线、黑色屏蔽 CAN 线与航空插头

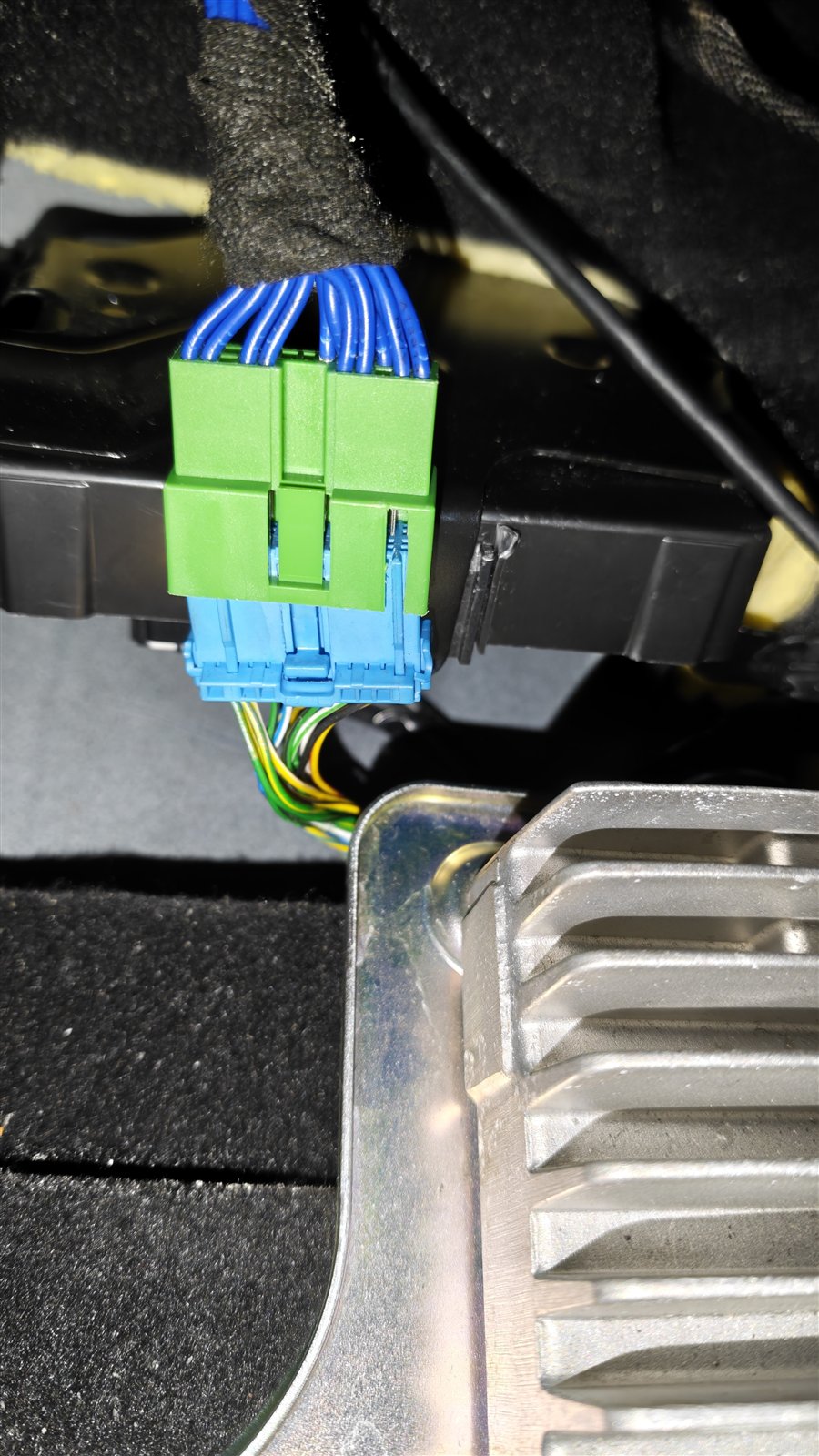

    原车蓝色插头插入飞线绿色插头
    照片待补充
    images/install/gateway/mated.jpg
    原车蓝色插头插入飞线绿色插头

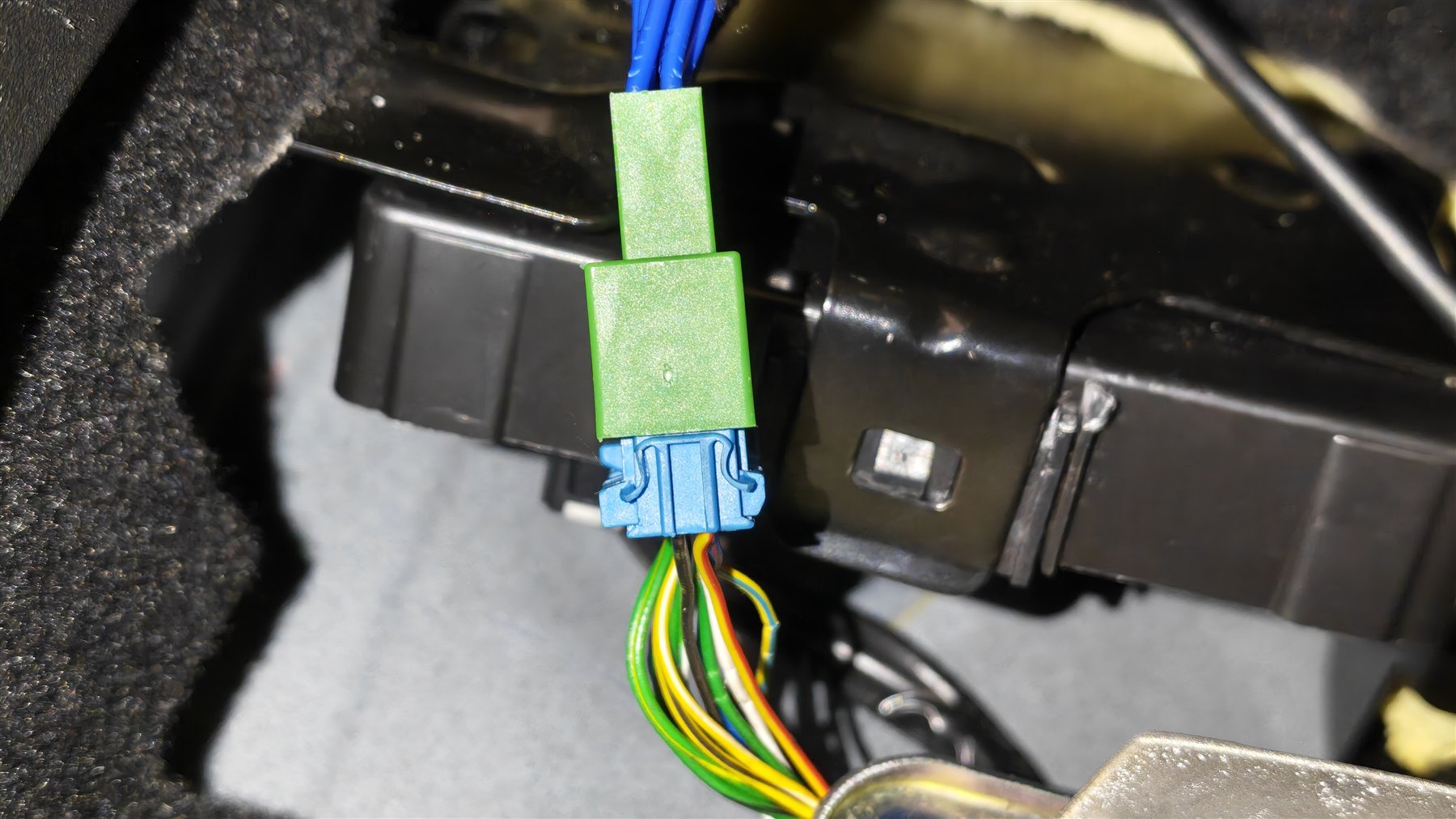

    侧面确认卡扣锁止到位
    照片待补充
    images/install/gateway/mated-side.jpg
    侧面确认 — 卡扣完全锁止到位
  5. 05

    飞线另一端插回 VGM 网关

    将飞线的另一头插到 VGM 网关上——也就是刚才拔下原车插头的那个位置。 同样对插到底、卡扣锁死。至此飞线已串接在原车线束与网关之间,原车回路完整保留。

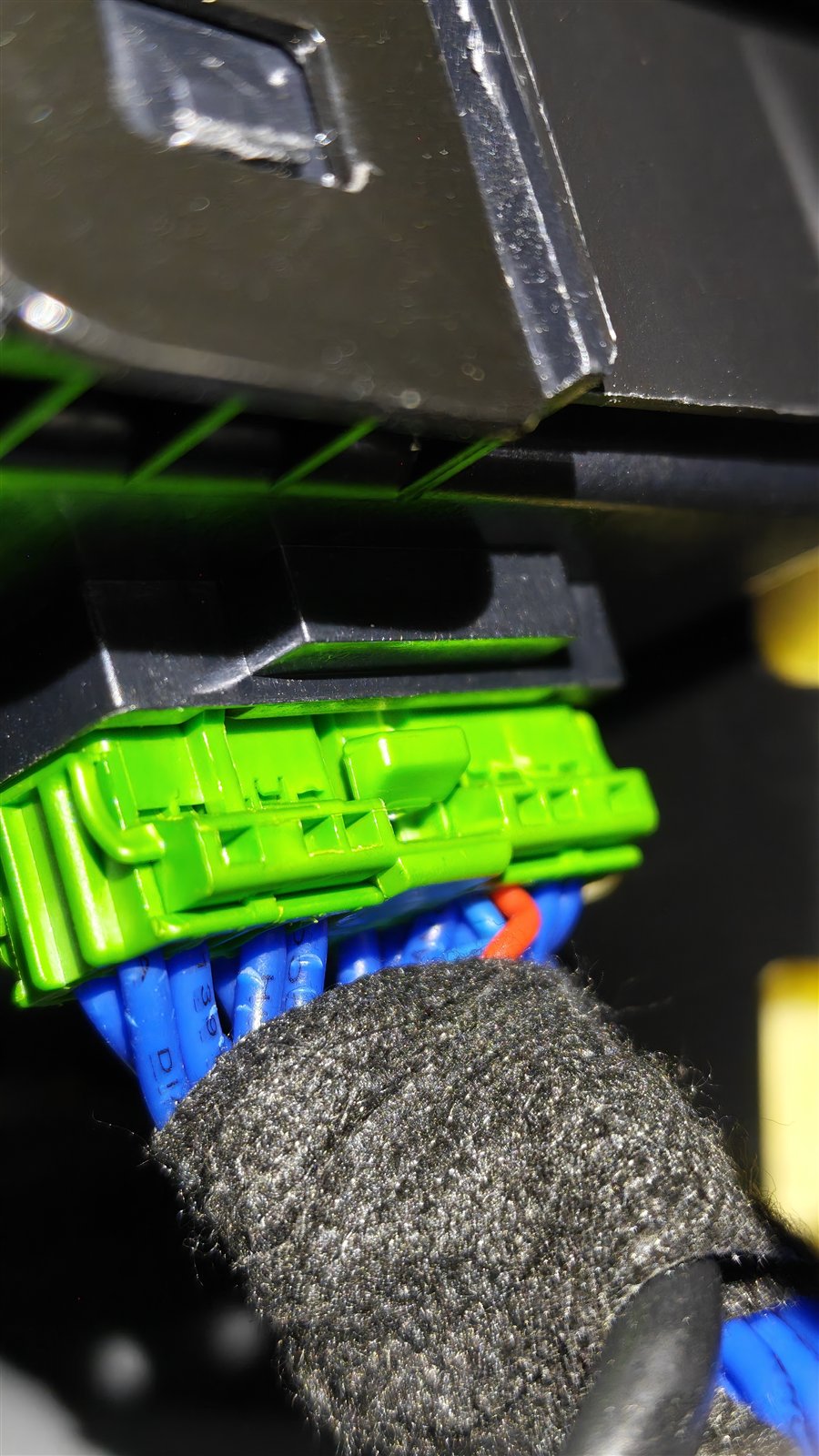

    飞线绿色插头插回 VGM 网关
    照片待补充
    images/install/gateway/vgm-reconnect.jpg
    飞线绿色插头已插回 VGM 网关原插头位置
  6. 06

    飞线尾端接入采集主机

    飞线尾端引出两路航空插头接到主机,无需另接保险盒或搭铁。 主机航空插座旁暂未印丝印文字,请以侧面按键电源开关为参照: 带电源开关那一侧 = 「电源」,另一侧(对侧)= 「车辆 CAN」,按线色对号入座。

    • 红黑单股裸线 → 主机「电源」插座(供电)
    • 黑色粗屏蔽线(带线皮)→ 主机「车辆 CAN」插座(CAN 数据)
    认准侧面电源开关(无丝印) 主机航空插座旁暂未印丝印文字,但主机侧面有一个按键电源开关, 以它为参照:开关那一侧全是「电源」相关插座,对侧则是「车辆 CAN」与传感器插座。 本步只用到「电源」与「车辆 CAN」两个口(分别在面板两侧), 其余插座在装传感器时才会用到,此处保持空置即可。
    电源与 CAN 绝对不能接反! 这是全流程最关键的一步红黑电源线只能插在电源开关那一侧,黑色粗 CAN 线只能插在对侧(车辆 CAN)。 航空插座旁暂未印丝印文字,相邻插座外观又几乎相同, 插之前务必先确认侧面电源开关的位置,再按开关侧 / 对侧分别对应电源线与 CAN 线。 一旦把电源接到 CAN 口,12V 电压会直接灌入 CAN 收发器, 轻则主机无法工作、读不到数据,重则烧毁主机甚至影响车辆网关—— 这类损坏不在质保范围内,请务必反复确认后再插。
    采集主机接口面板示意图
    照片待补充
    images/install/gateway/host-ports.jpg
    采集主机接口面板示意图 — 面板暂未印丝印,请以侧面按键电源开关为参照:开关那一侧为「电源」,对侧为「车辆 CAN」

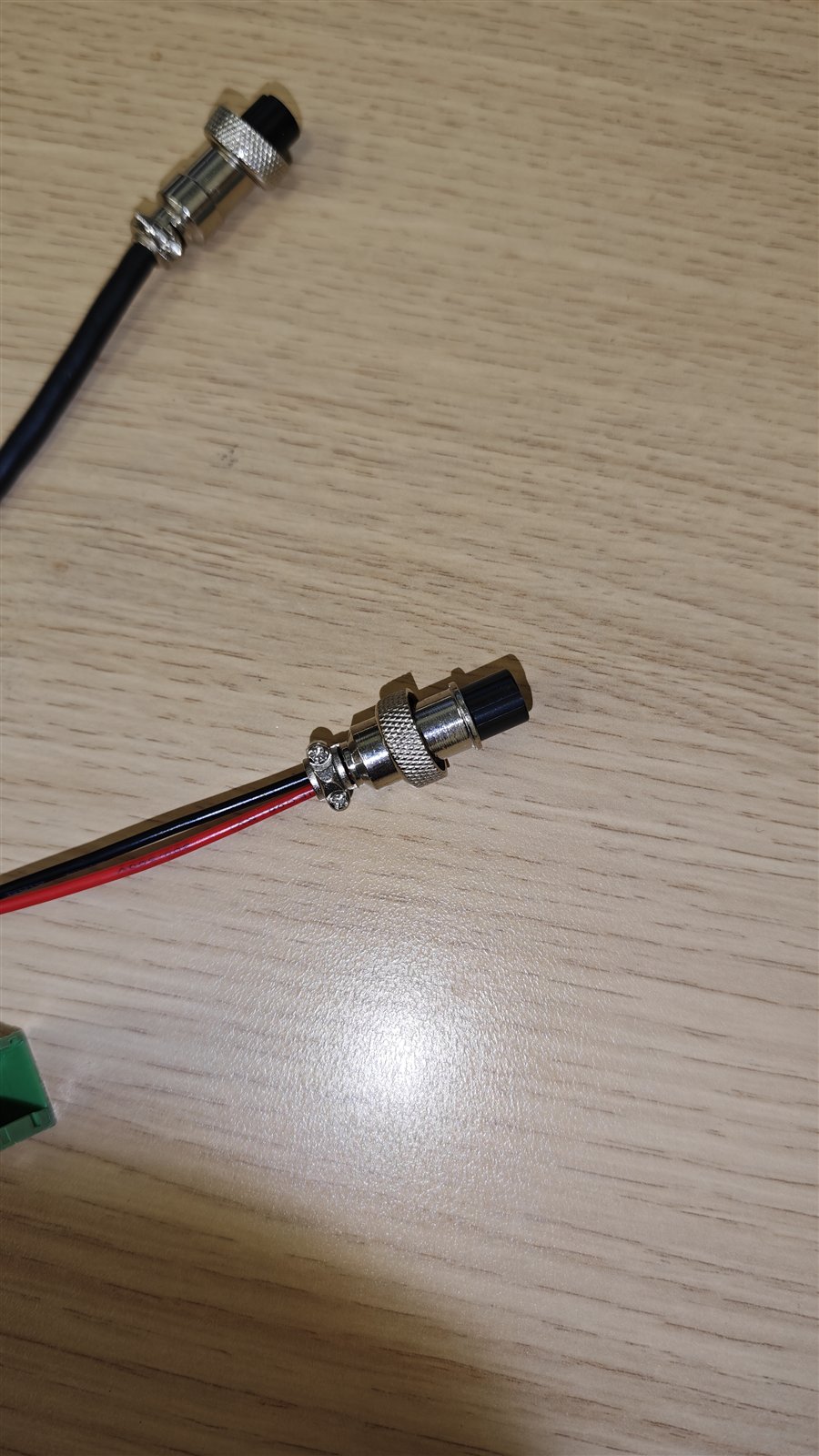

    飞线尾端航空插头
    照片待补充
    images/install/gateway/power-connector.jpg
    飞线尾端航空插头 — 对插到对应插座后拧紧螺纹锁环
  7. 07

    通电验证

    在地毯复位前先通电确认。踩刹车启动或打到 ON 挡,观察主机指示灯, 并用手机 App 搜索设备、确认能读到实时数据。

    • 主机指示灯点亮,进入正常工作状态
    • App 可搜索到 ChicaneFlow 设备并成功连接
    • 转速、车速等参数随车辆状态实时跳动
    • 仪表盘无新增故障灯
    通电验证与 App 连接
    照片待补充
    images/install/gateway/10-verify.jpg
    主机指示灯与 App 实时数据画面
  8. 08

    走线固定,复位地毯

    确认工作正常后再收尾。线束用扎带固定在原车线束上, 主机安置在不被脚踩、不影响气囊与踏板的位置,最后铺回地毯与脚垫。

    安全底线 线束与主机严禁靠近副驾气囊爆破区域、油门/刹车踏板行程范围, 以及任何转向、座椅滑轨等活动机构。

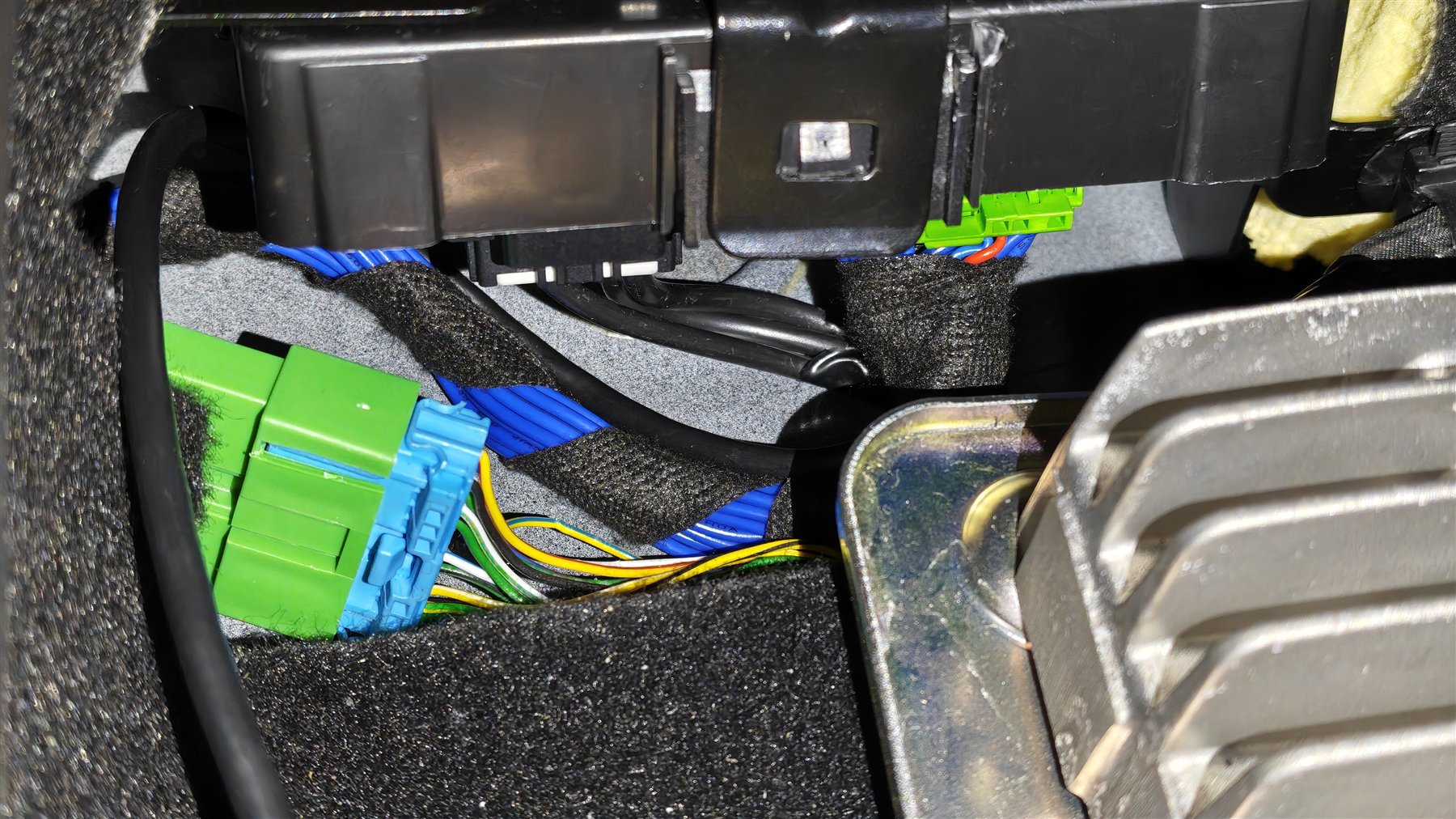

    主机线束接好后的状态
    照片待补充
    images/install/gateway/done.jpg
    线束接好、走线收拢后的状态(复位地毯前)

完工自检

  • 所有插头均已插到底,卡扣锁死,轻拉不脱开
  • 仪表盘无新增故障灯,起步、转向、灯光功能正常
  • App 连接稳定,转速与车速数据实时刷新
  • 线束已固定,地毯脚垫铺平,无线材外露或压脚

安装完成后,别忘了确认主机固件为对应车型的最新版本。

前往固件刷写 传感器安装说明
