传感器安装说明

刹车压力 / 刹车温度传感器安装

1. 01

   清点传感器配件

   开箱先核对配件，确认齐全后再动手。

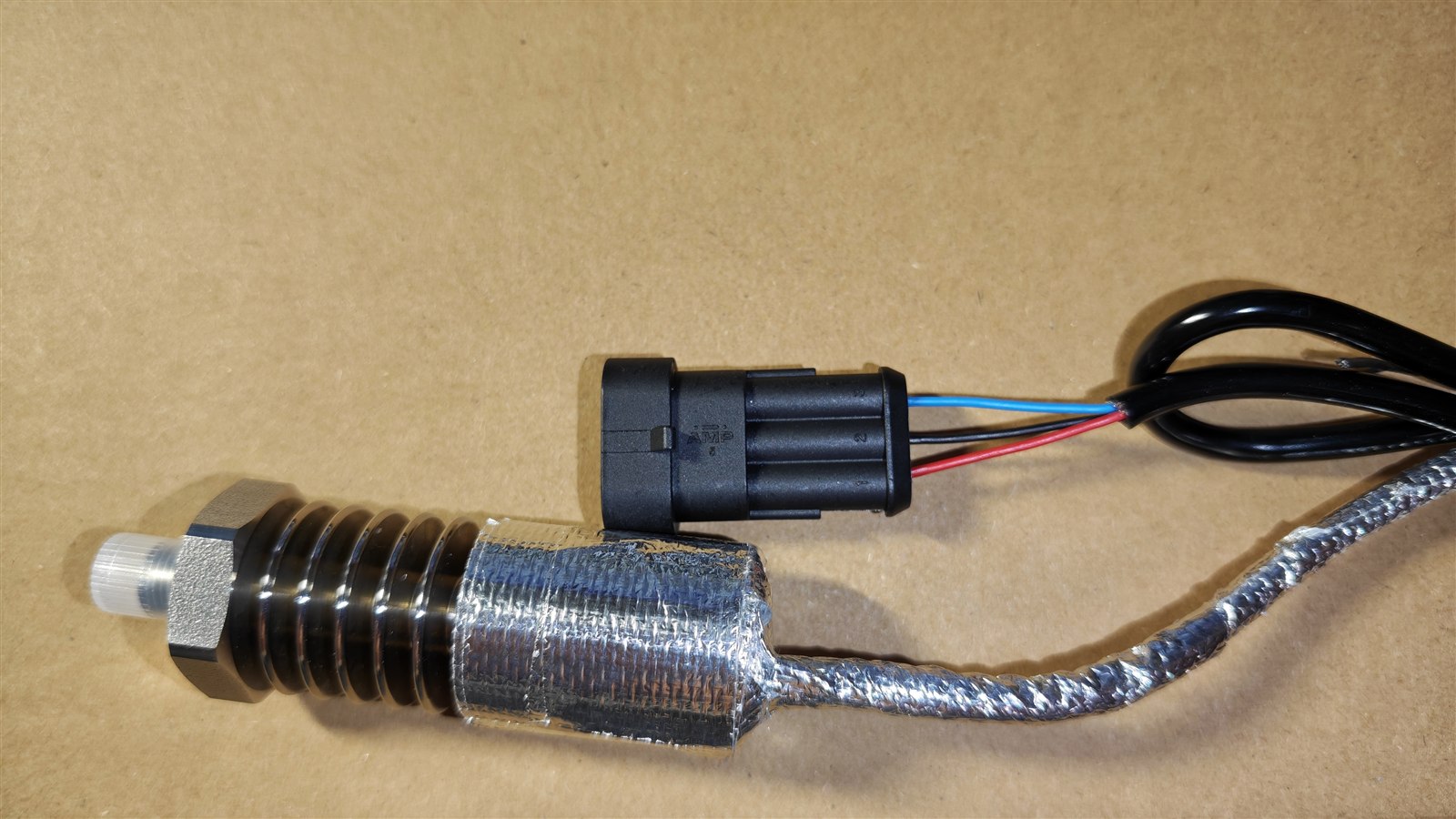

   • 传感器本体
   • 三通
   • 铜垫片 × 4（其中 1 个为备用）
   • 传感器连接线（主机端接头已焊接好，传感器端为散端子）
   • 传感器端 AMP 插头
   • AMP 插头卡簧（红色）



   照片待补充

   images/install/sensor/01-parts.jpg



   照片待补充

   images/install/sensor/13-pressure-sensor.jpg

2. 02

   拆副驾下饰板，找到穿线口

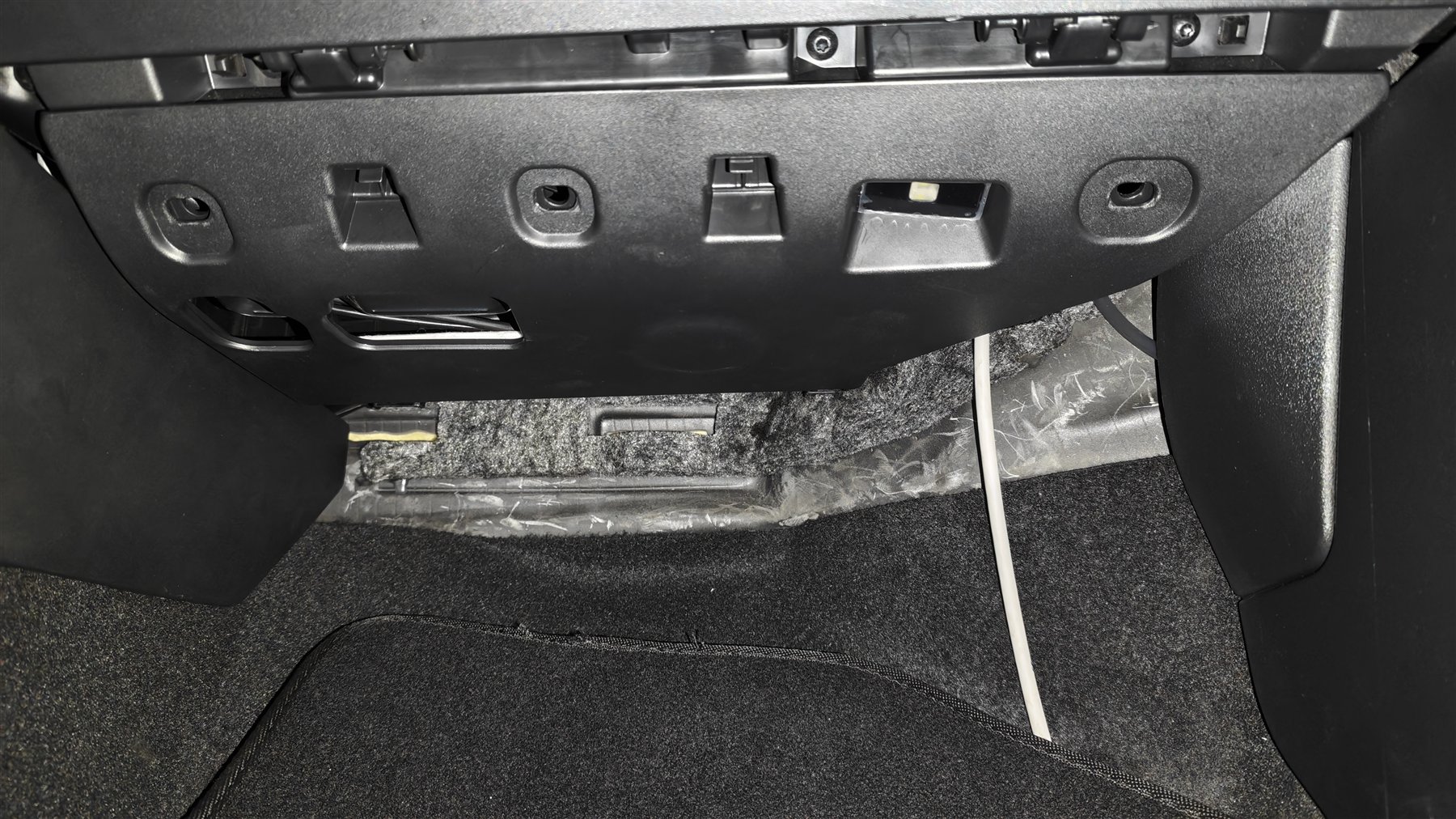

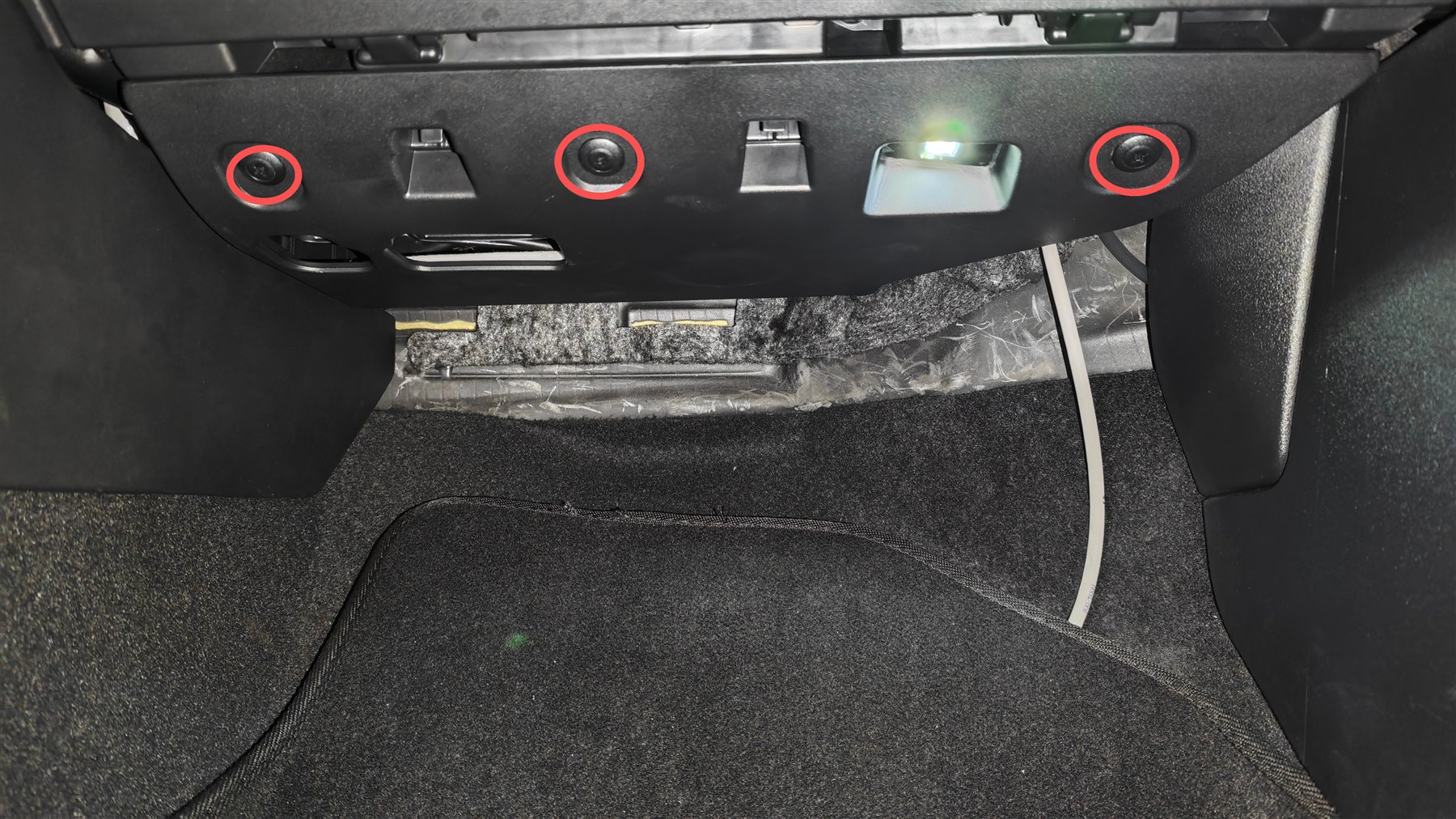

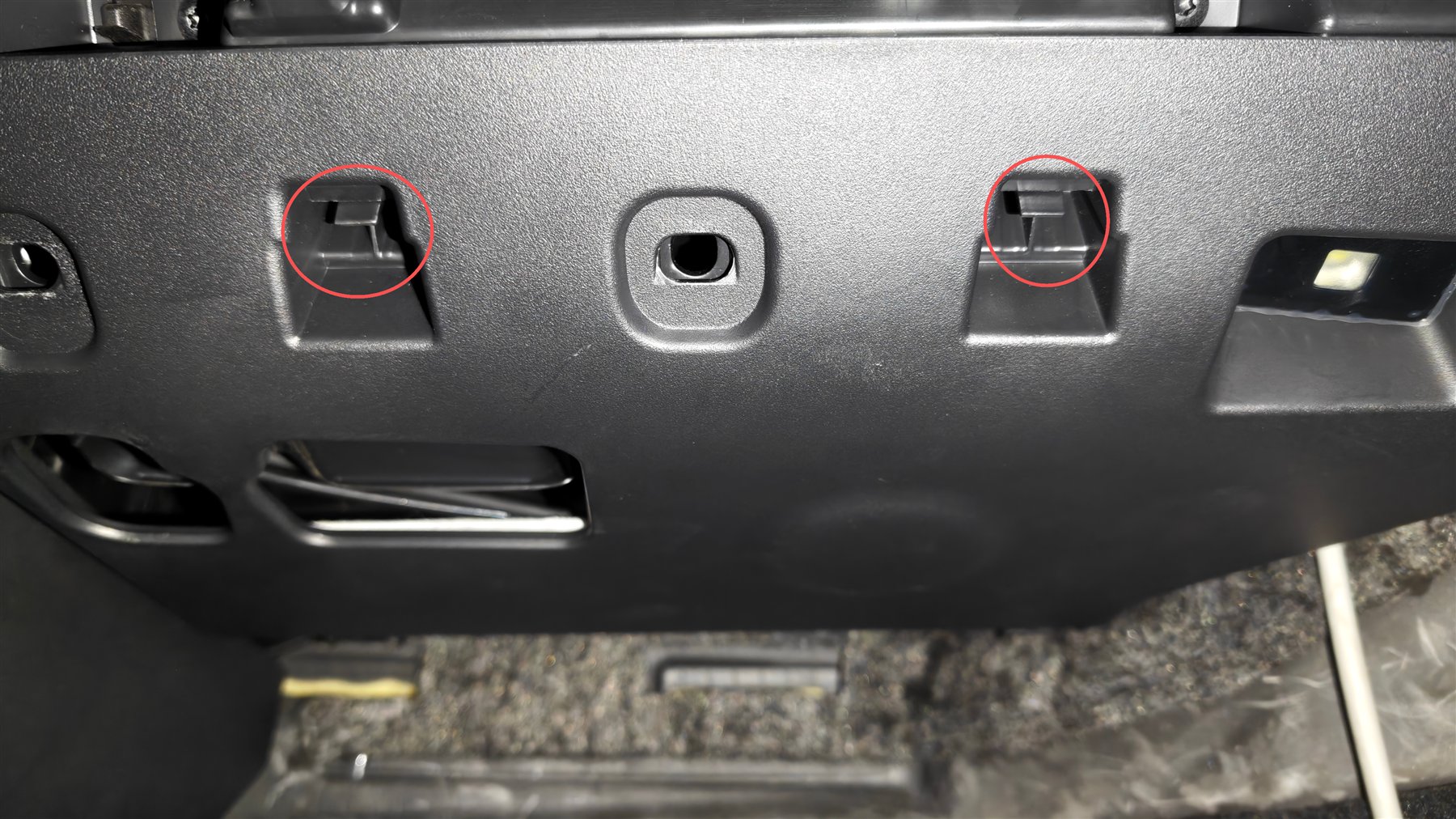

   在副驾脚坑上方的下饰板上，先拆掉图中红圈里的三个卡扣， 再把下方另外两个卡槽向内拨动脱开，即可让饰板松脱、露出后方的穿线通道。



   照片待补充

   images/install/sensor/20-trim-clips.jpg



   照片待补充

   images/install/sensor/22-trim-slots.jpg



   照片待补充

   images/install/sensor/21-trim-removed.jpg

3. 03

   线束穿过防火墙进入机舱

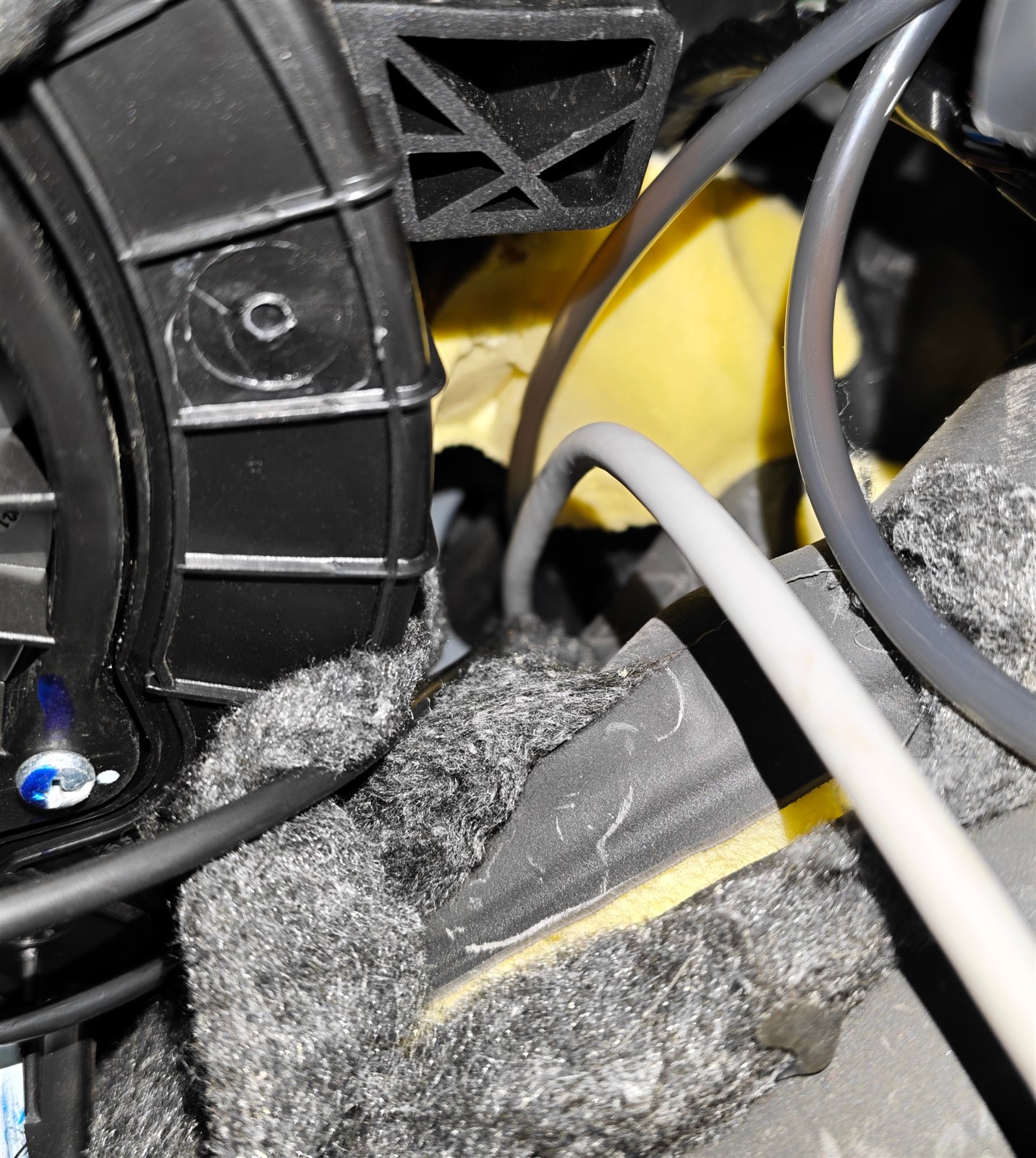

   把传感器线束的散端子那一头，从防火墙上的过孔穿到机舱侧。 此时端子尚未插入 AMP 插头，穿线过程中务必保护好端子—— 可用胶带把端子束拢包好再穿，避免刮擦、变形或压溃。

   先穿线，后插端子 端子一旦插进 AMP 插头，整个插头就穿不过防火墙过孔了。顺序不能颠倒。



   照片待补充

   images/install/sensor/23-firewall-hole.jpg



   照片待补充

   images/install/sensor/03-terminal-protect.jpg

4. 04

   机舱内走线至传感器位置

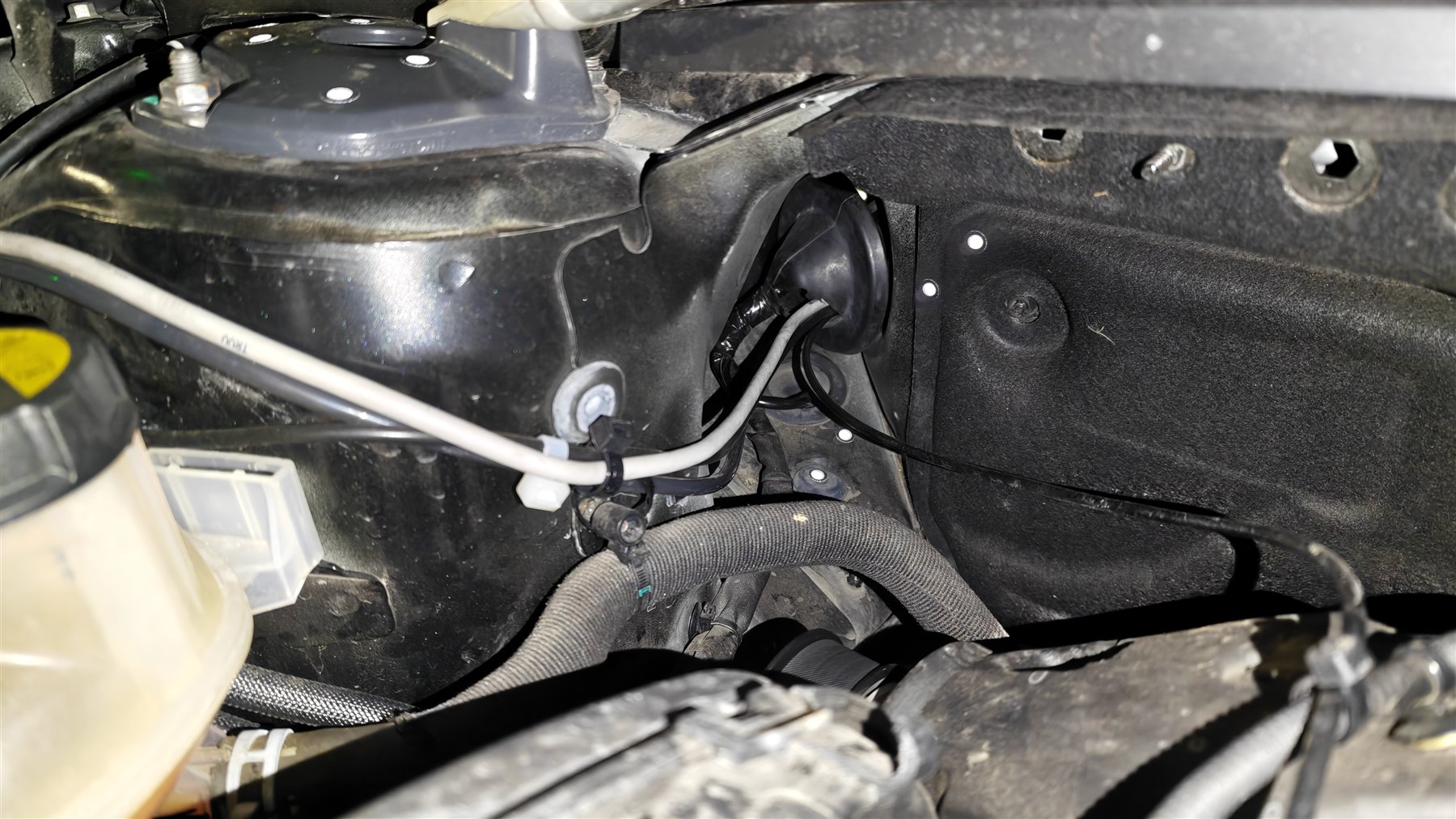

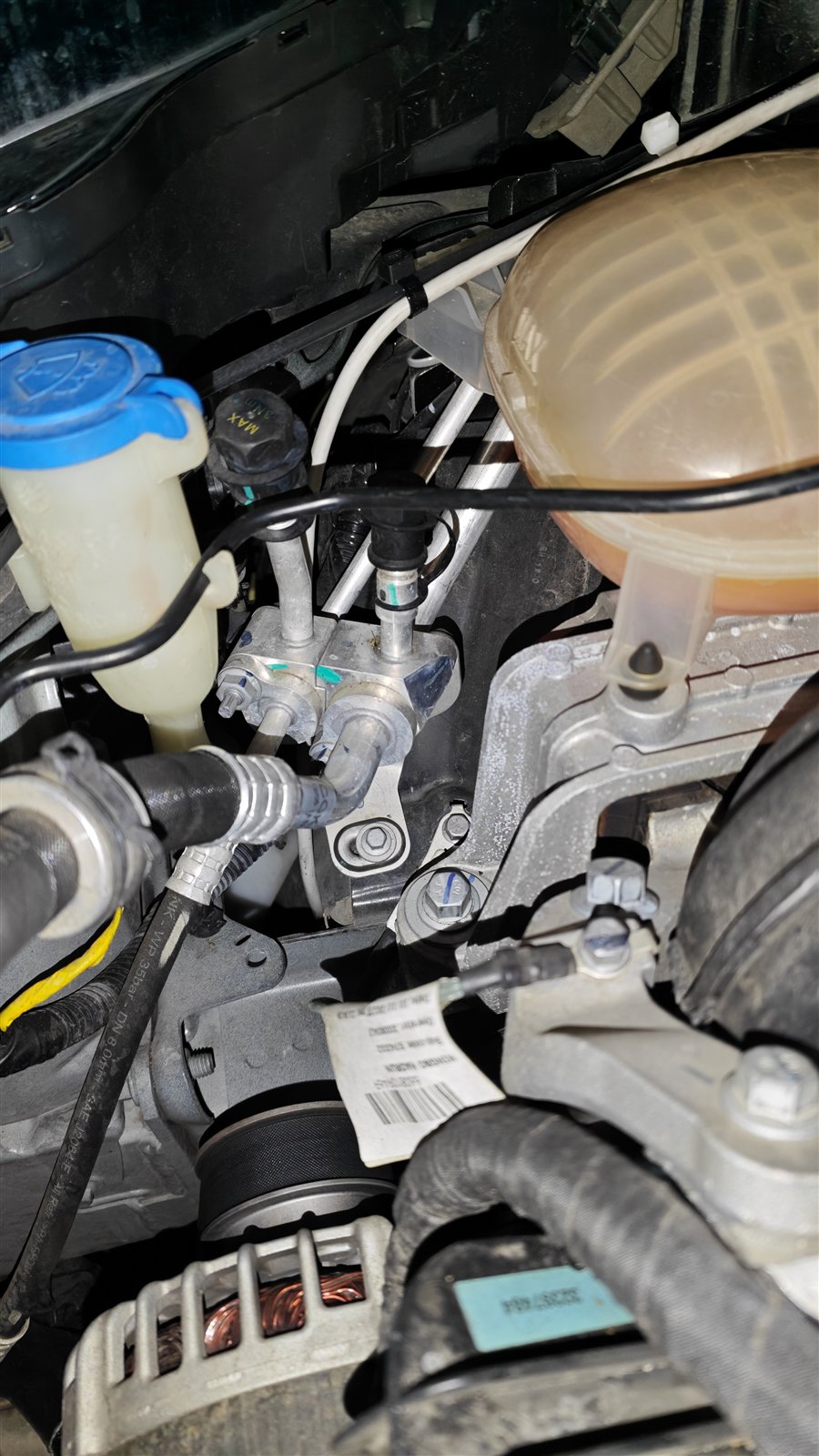

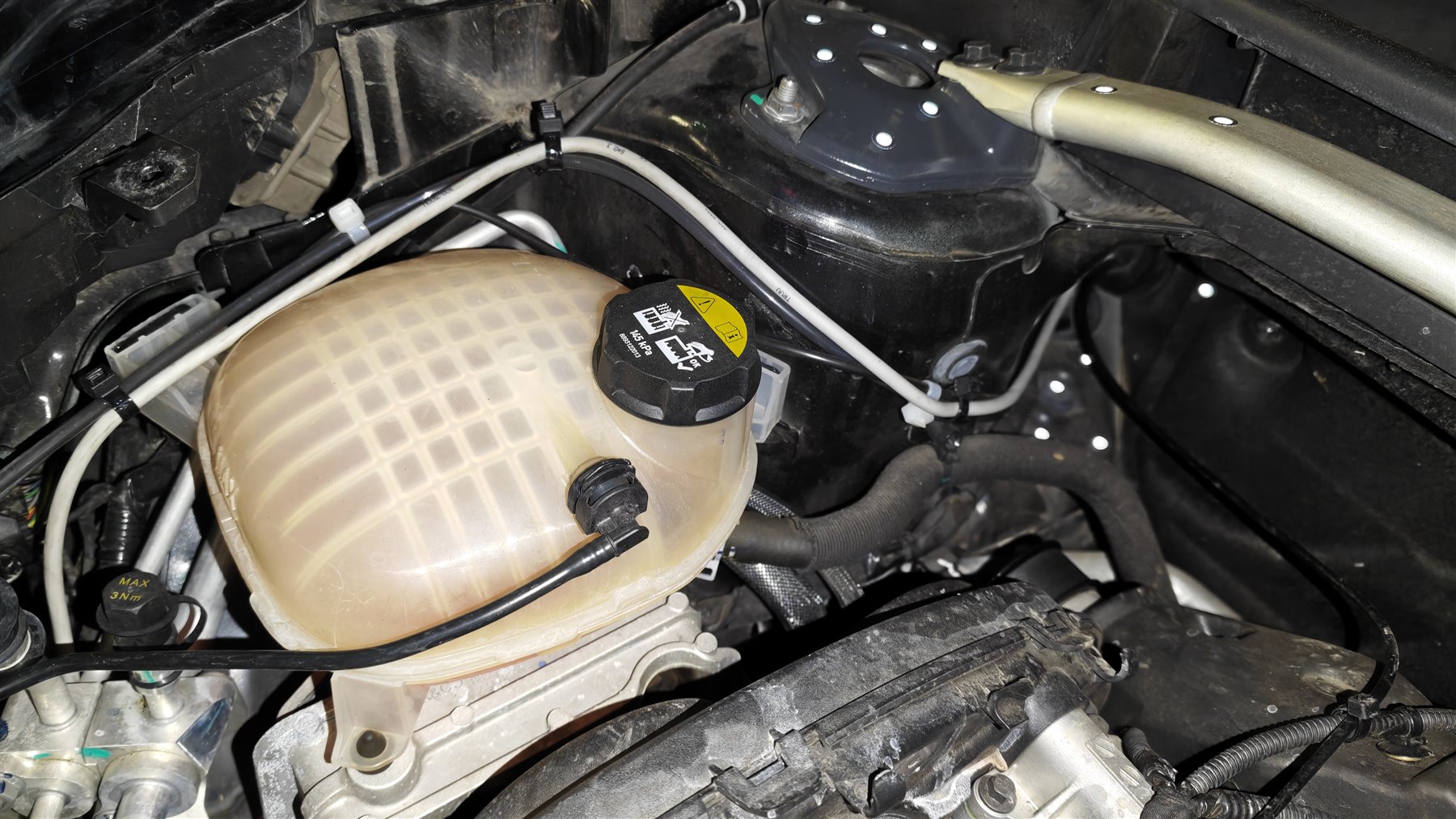

   线束进入机舱后，沿原车线束与硬管走向引至传感器安装位置。 走线避开排气、涡轮等高温部件与皮带、风扇等旋转机构， 并用扎带随原车线束固定，避免垂落或磨蹭。



   照片待补充

   images/install/sensor/24-route-1.jpg



   照片待补充

   images/install/sensor/25-route-2.jpg



   照片待补充

   images/install/sensor/26-route-3.jpg

5. 05

   端子插入 AMP 插头

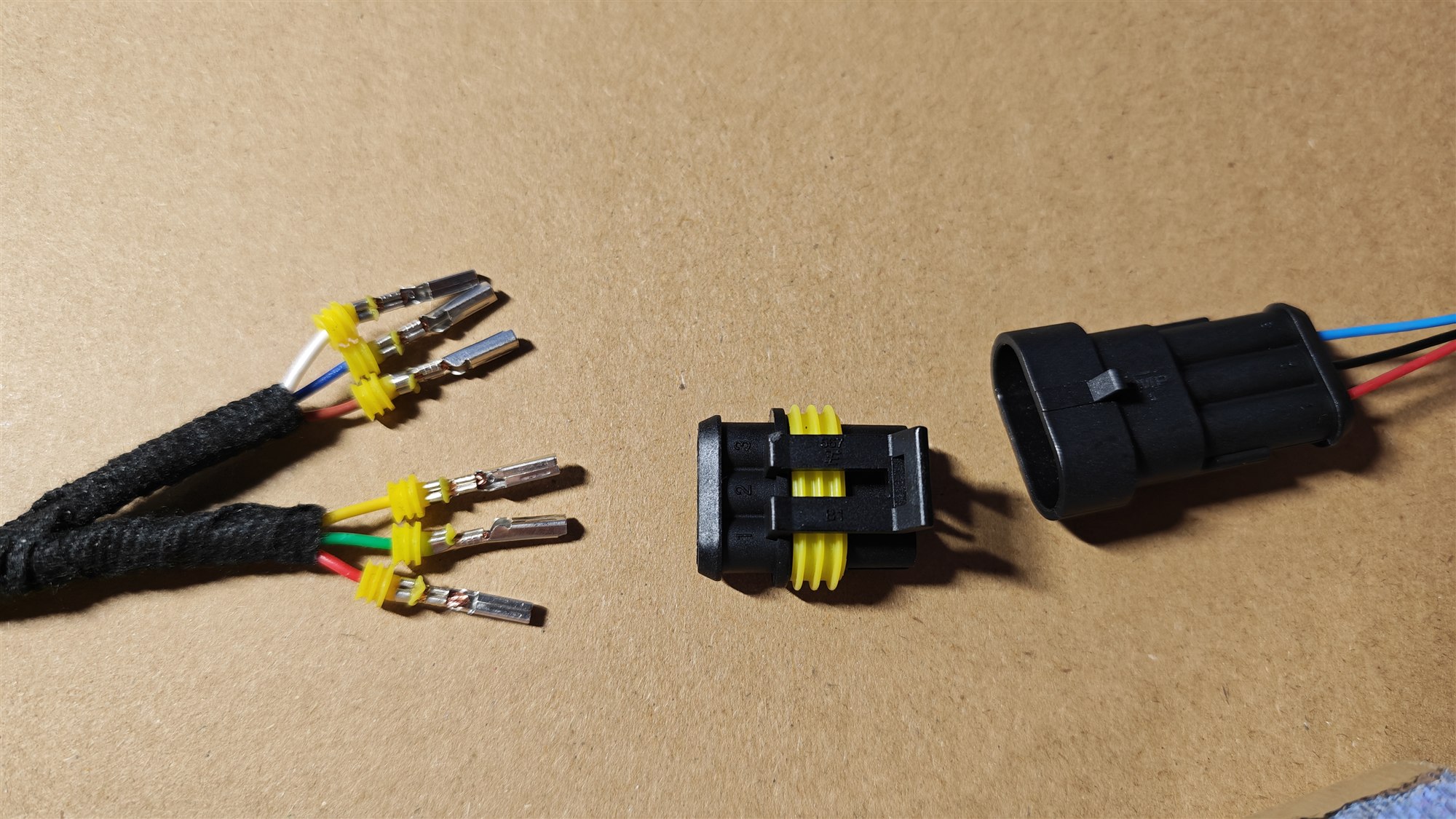

   传感器本体为三线：红（12V 正极）、黑（负极）、蓝（信号）。 线束共六线，分两组：红绿黄为第一组，棕蓝白为第二组， 按下表对应关系将端子插入 AMP 插头。

   线束分组	线束线色	AMP 端子位	传感器线色	作用
   第一组	红	1	红	12V 正极
   	绿	2	黑	负极
   	黄	3	蓝	信号
   第二组	棕	1	红	12V 正极
   	蓝	2	黑	负极
   	白	3	蓝	信号

   端子位号在哪看 AMP 插头本体侧面模制有 1 2 3 三个位号， 传感器接头上同样能看到——传感器侧 1 是红线、2 是黑线、 3 是蓝线，两侧位号一一对插。

   别按颜色对接 线束和传感器两边都有蓝线，但含义完全不同： 线束的蓝线是负极，传感器的蓝线是信号线。 请严格按上表对应，不要看到同色就接到一起。

   端子插好后别忘了卡簧 端子插入 AMP 插头到位后，还需把红色卡簧卡上二次锁止， 否则端子可能在振动中退针。

   两组线不限定必须接哪个传感器，任意对应即可—— 但要记住哪一组接了刹车压力、哪一组接了刹车温度， 第 07 步接主机时需要按这个对应关系插。



   照片待补充

   images/install/sensor/05-amp-pinout.jpg



   照片待补充

   images/install/sensor/06-amp-lock.jpg

6. 06

   三通与传感器连接

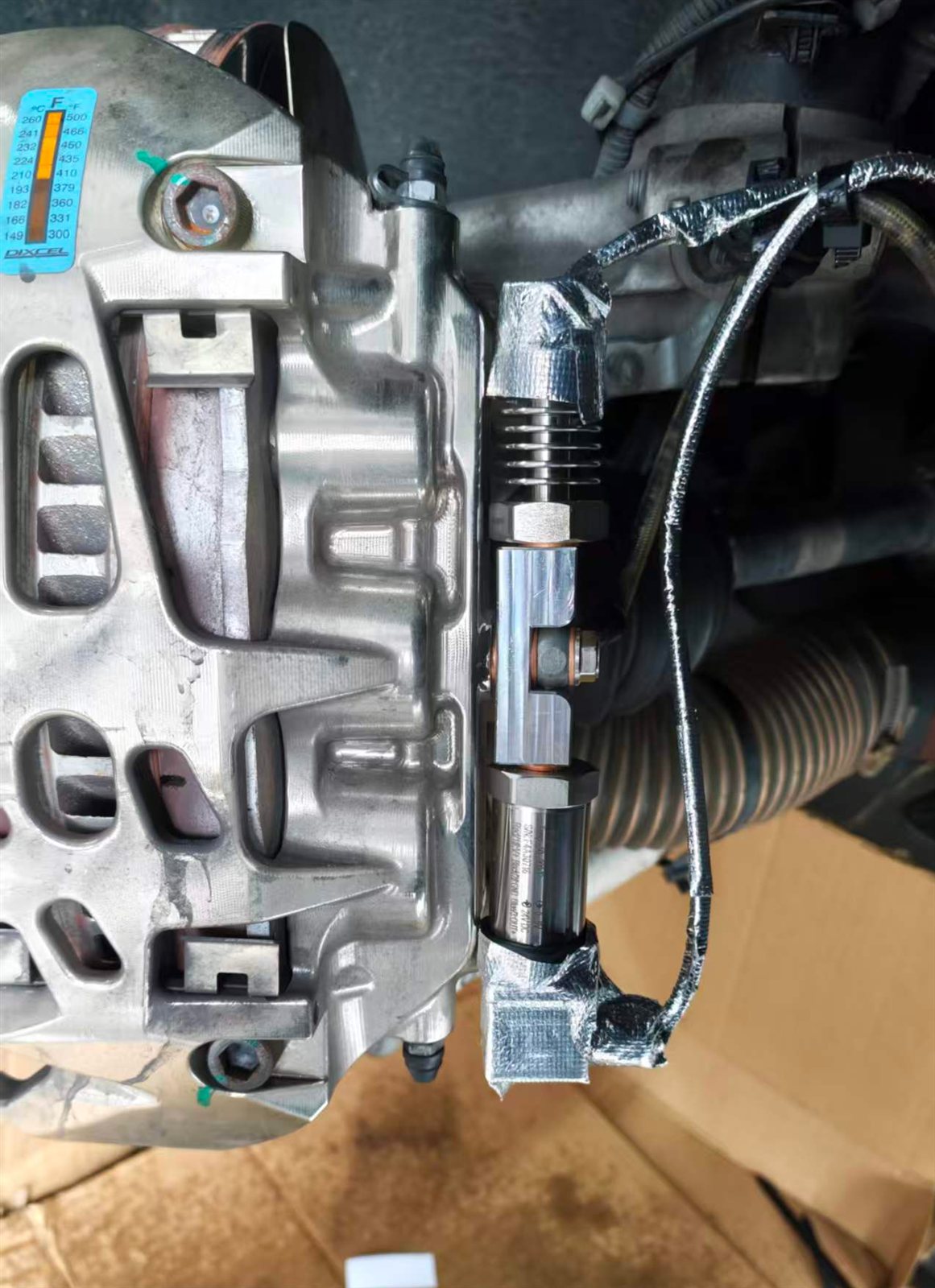

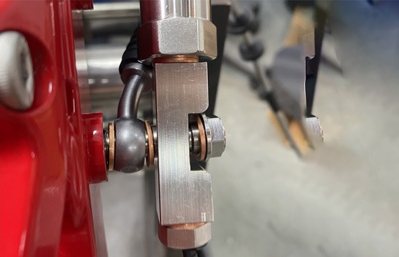

   三通与传感器的连接有两种方式，参照下方实拍照片选择。 推荐使用方法 1。铜垫片共 4 个，其中 1 个为备用。

   铜垫片不可复用 铜垫片属于一次性密封件，每次拆装都应更换新的， 装复后必须排空气并确认接口无渗漏。



   照片待补充

   images/install/sensor/11-tee-method-1.jpg



   照片待补充

   images/install/sensor/12-tee-method-2.jpg



   照片待补充

   images/install/sensor/07-sensor-mounted.jpg

7. 07

   连接采集主机

   把线束主机端接头接到采集主机。 主机端口顺序是固定的，请按第 05 步记下的分组对应关系插：

   • 第 1 口 — 刹车温度
   • 第 2 口 — 刹车压力

   接反了会怎样 线束哪一组接哪个传感器可以随意，但主机的第 1、2 口对应关系是固定的。 插错会导致温度与压力读数互换。



   照片待补充

   images/install/sensor/08-host-channel.jpg

8. 08

   排气、检漏与走线固定

   三通装复后排空制动管路内的空气并补足制动液， 反复踩刹车检查三通与传感器接口有无渗漏，并确认脚感正常。 确认无误后用扎带把线束固定在原车线束上，复位内衬。

   最后打到 ON 挡，在 App 中确认第 1 口刹车温度、第 2 口刹车压力均有读数， 踩刹车时压力读数应随之变化。

   安全底线 制动管路有任何渗漏或脚感发软，立即停止使用并排查，切勿上路或下赛道。 线束严禁靠近排气等高温部件与转向、悬挂活动行程。



   照片待补充

   images/install/sensor/09-verify.jpg



   照片待补充

   images/install/sensor/10-done.jpg
