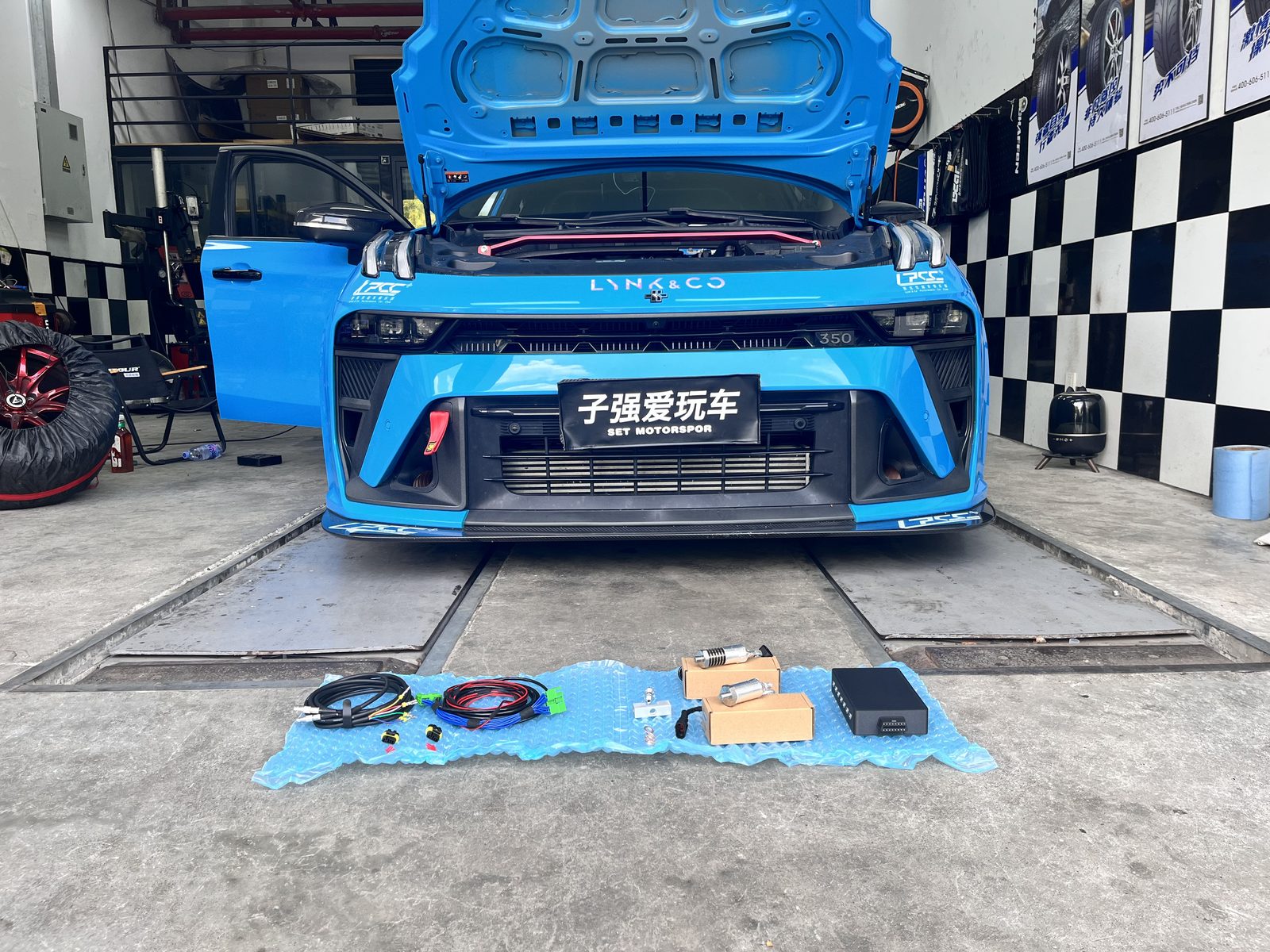

车辆进场，整套 ChicaneFlow 采集套件开箱备装
CASE 01
领克 03+ 350 · 油压油温采集
CAN 采集主机走网关旁路方案接入动力 CAN，机油管路加装铝制三通， 同时引出 0–200bar 油压与 -50~200℃ 油温传感器， 线束沿原厂走向布设并全部使用防水接插件对接。
02 — 产品展示

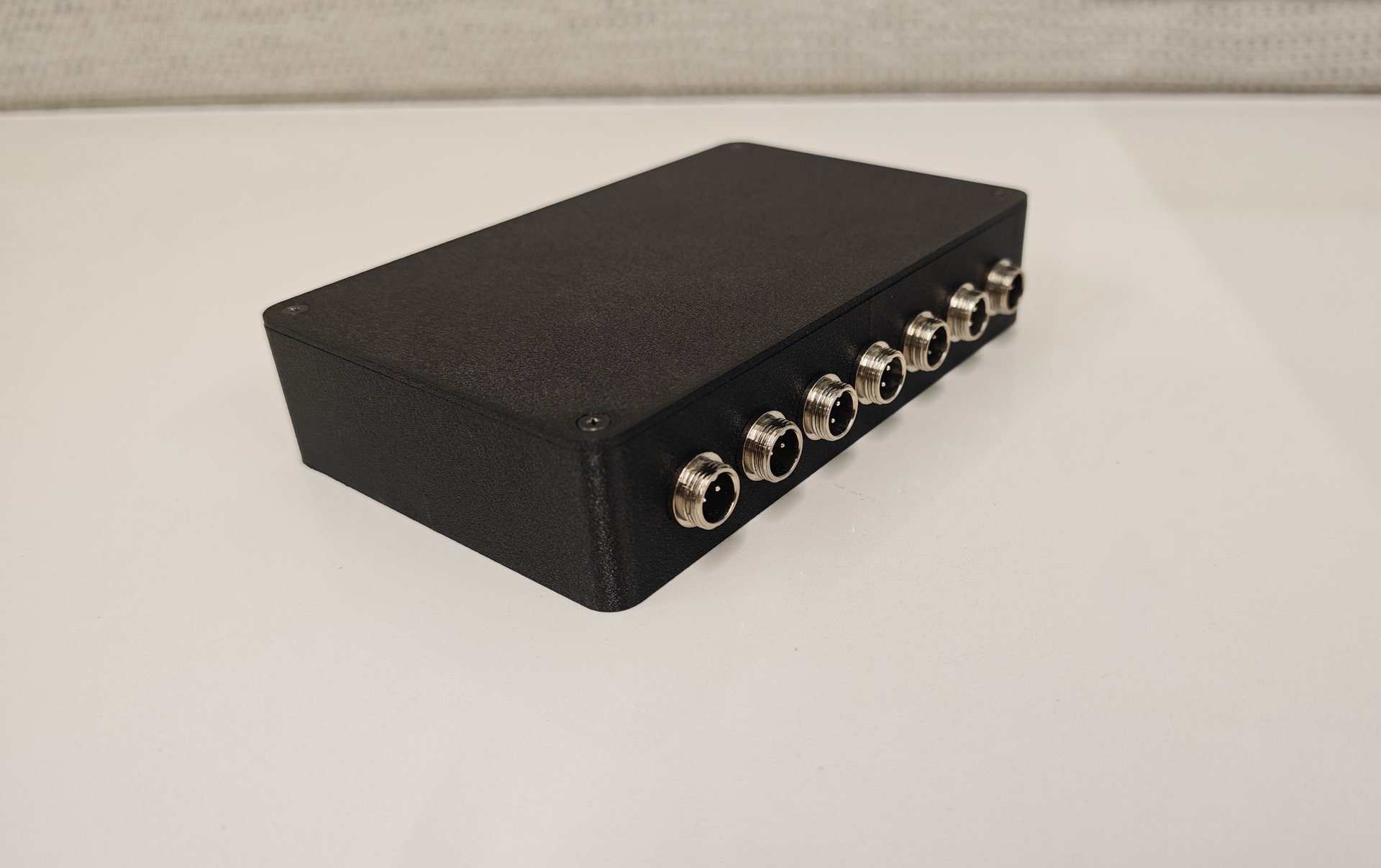

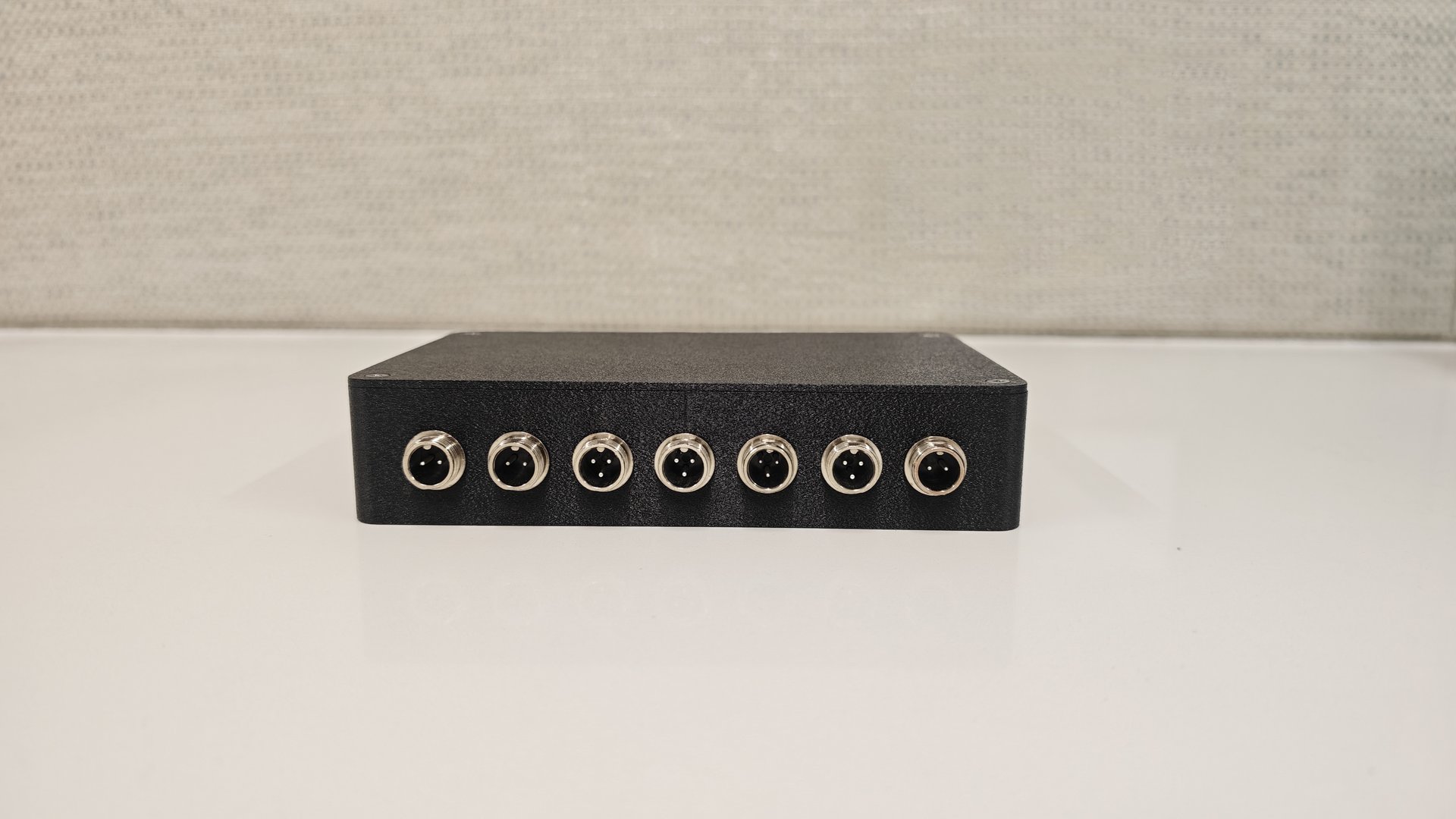

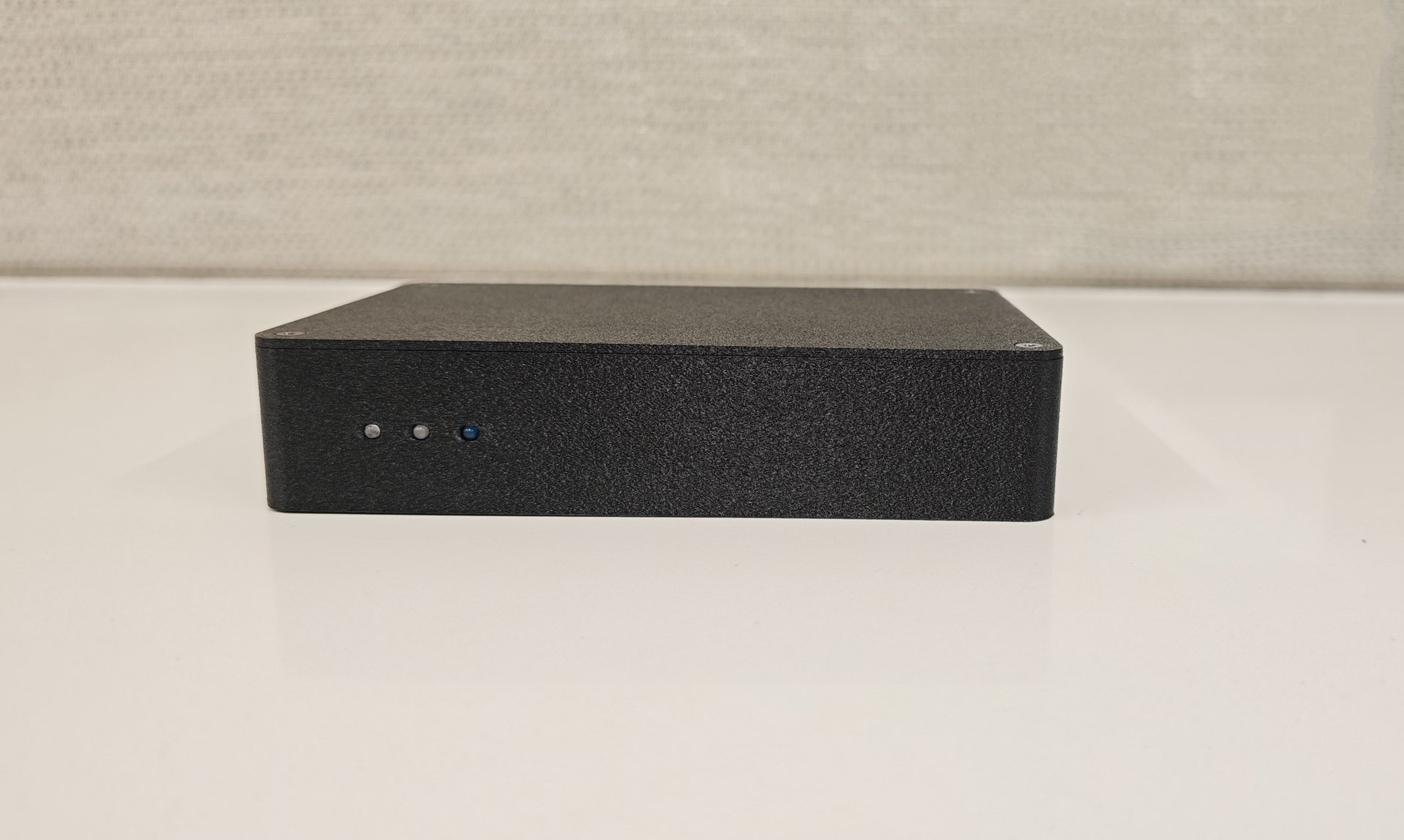

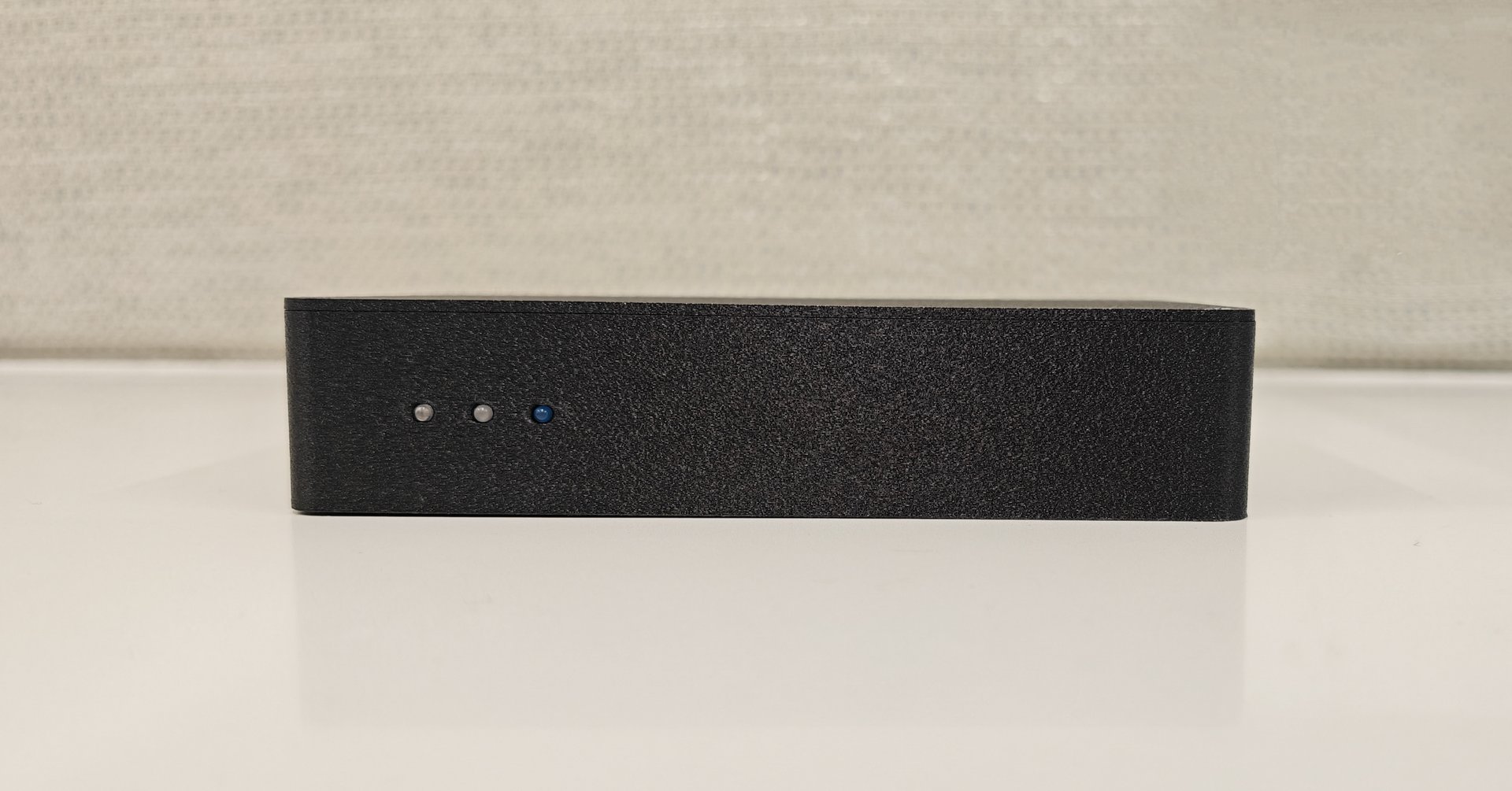

产品实拍

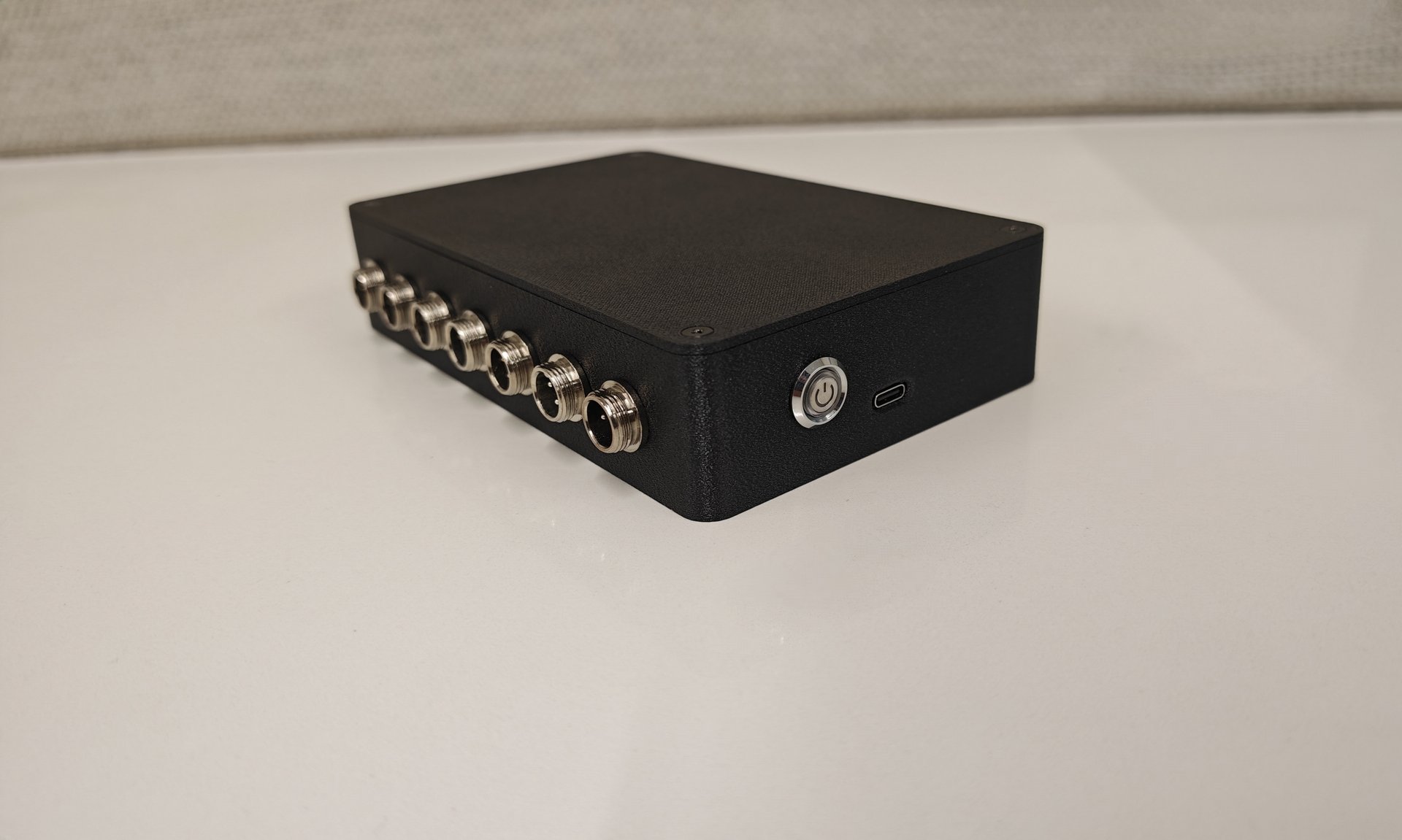

直连车辆 OBD-II 接口，高速采集动力 CAN 总线数据。 支持标准 CAN 2.0B 及扩展帧格式，毫秒级采样精度， 完整记录引擎转速、车速、节气门、刹车压力等核心参数。

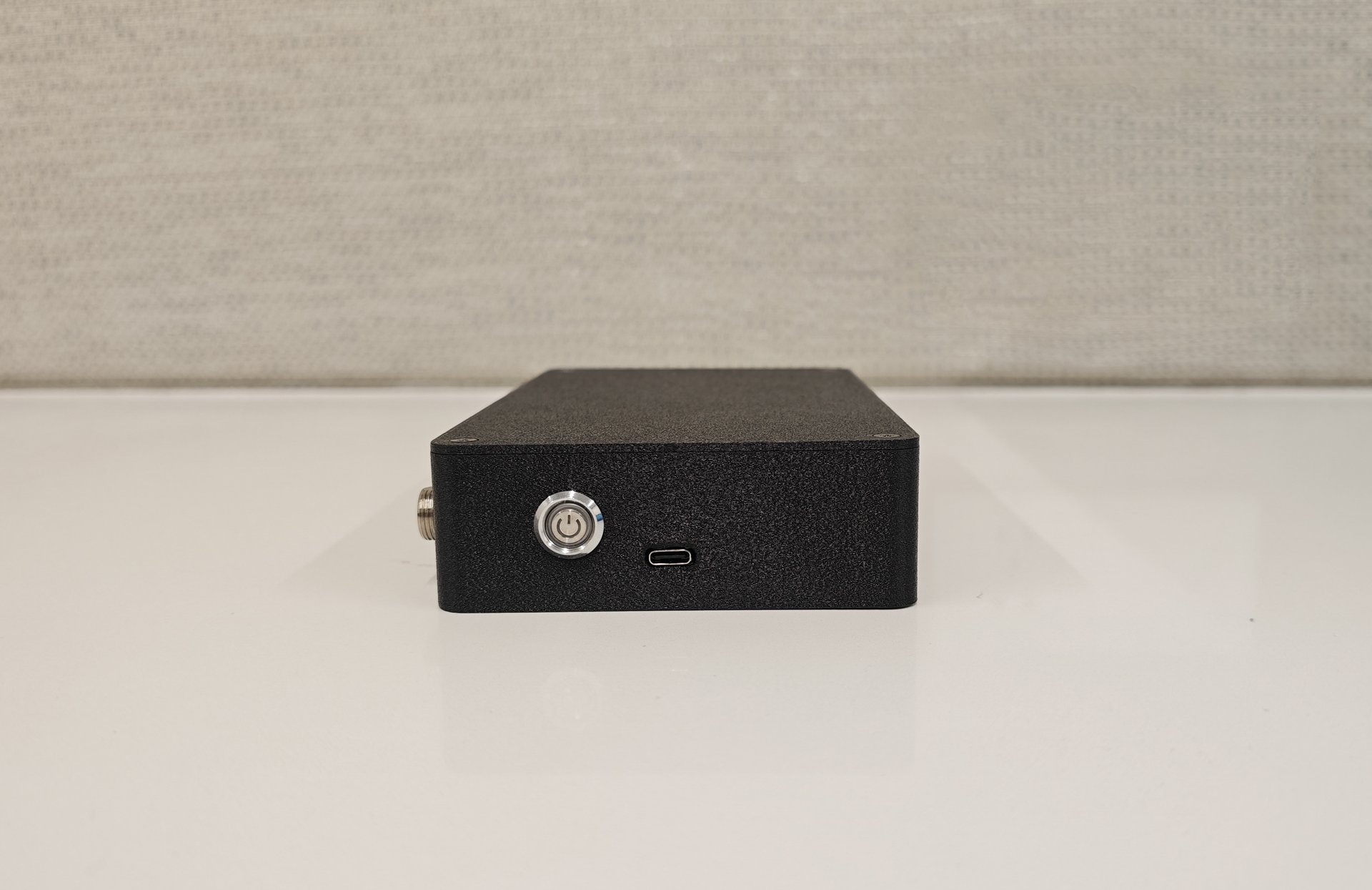

蓝牙低功耗 (BLE) 技术实现数据无线回传， 支持与智能手机 App 实时通信。 智能调度算法确保高负载下数据零丢帧， 码率自适应匹配传输环境。

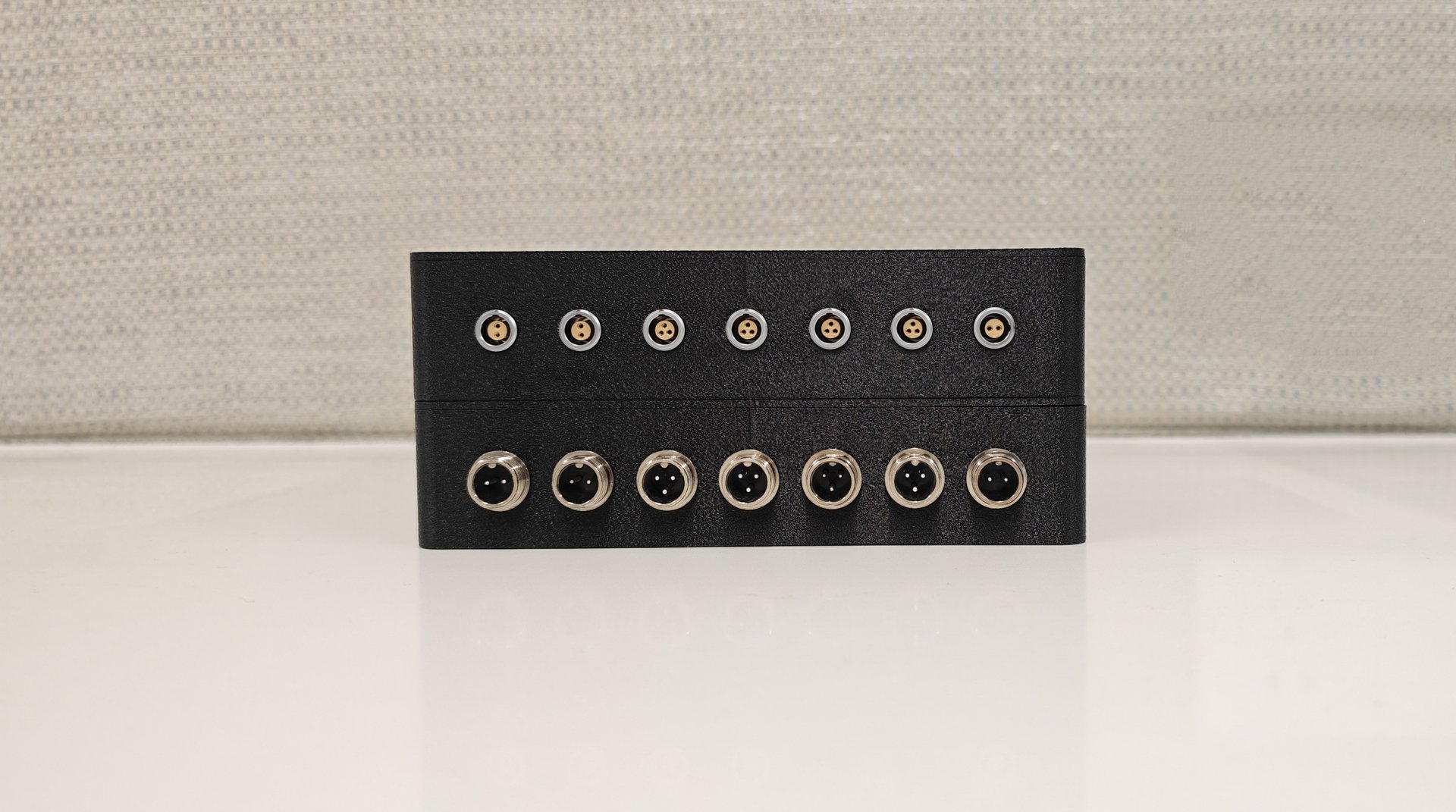

内置高精度 ADS1115 模数转换器，支持多通道模拟信号采集。 可接入油压、油温、增压压力等外部传感器， 物理值自动换算，告别手动标定。
赛车级 UI 设计，实时仪表盘、数据曲线、赛道圈速分析， 关键参数一目了然。支持自定义仪表布局， 适配不同驾驶场景。
每一台装车都由合作门店实拍记录。左右滑动查看不同案例，点击缩略图浏览安装细节， 案例库会随着新车型、新方案持续补充。
1 / 7
车辆进场，整套 ChicaneFlow 采集套件开箱备装
CAN 采集主机走网关旁路方案接入动力 CAN，机油管路加装铝制三通， 同时引出 0–200bar 油压与 -50~200℃ 油温传感器， 线束沿原厂走向布设并全部使用防水接插件对接。
后续装车会持续实拍归档，逐步补充到这里。 如果你的车已经装上，欢迎把安装照片发给我们一起收录。
不同年款领克 03 车系的电子电气架构存在差异，我们已针对各年款车型提供对应的适配方案， 选购时请对照下方版本说明确认您的车型。
适配 2023 款之前的老款 03 车系， 通过标准 OBD-II 接口直接采集数据， 兼容老款车型电子架构，即插即用，快速接入。
适配 2023 款 03 车系，采用跳过网关的方案， 旁路车辆网关直接读取动力 CAN 总线数据， 完整采集发动机、变速箱等核心参数，稳定可靠。
适配 2025 款 03 车系，同样采用跳过网关的方案， 旁路车辆网关高速读取动力 CAN 总线数据， 适配新款电子架构，采集稳定可靠。
2026 款 03 车系采用了全新的电子电气架构， 相应的适配方案正在研究开发中， 我们将持续投入攻关，敬请期待后续更新。
